Presná detekcia pomocou laserového snímača vzdialenosti HG-F od spoločnosti Panasonic Industry
Dosah až 3 metre, robustné hliníkové puzdro a jednoduché nastavenie sú len niektoré z vlastností nového laserového snímača vzdialenosti HG-F.
Produktové správySpoločnosť Panasonic Industry predstavuje novú verziu laserového snímača vzdialenosti HG-F, ktorý dokáže spoľahlivo detekovať na vzdialenosť až 3 m pomocou technológie ToF (Time of Flight). To znamená, že senzor môže byť inštalovaný aj v určitej vzdialenosti od meraného objektu, takže zamestnanci alebo polomer pohybu kobotov či robotických ramien môžu pracovať voľne.
Dlhý dosah snímača HG-F zaisťuje aj voľnosť pri navrhovaní: inštalácia na určitú vzdialenosť umožňuje merať aj veľké obrobky alebo výrobky rôznych výšok na linke.

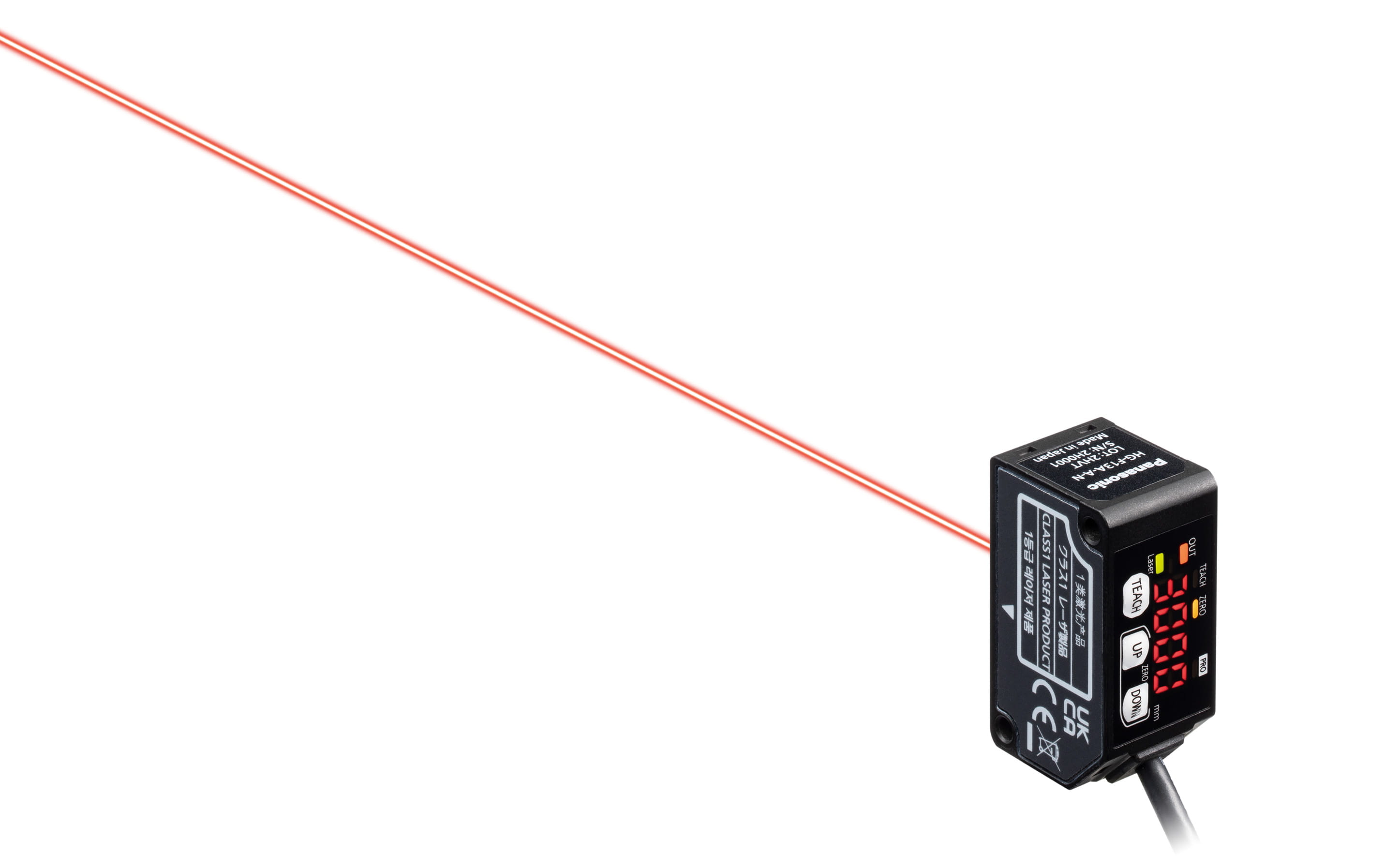

Ako laserový snímač využíva HG-F technológiu ToF a spadá do laserovej triedy 1. Výhodou tejto triedy lasera je jednak to, že nie sú potrebné žiadne špeciálne ochranné zariadenia. Na druhej strane viditeľný laserový lúč umožňuje rozpoznať meranú polohu na prvý pohľad, čo je užitočné pri nastavovaní senzora. Okrem toho má HG-F špeciálny inštalačný režim, ktorý zosilnením intenzity svetla mimoriadne uľahčuje uvedenie do prevádzky.
Ďalšou výhodou laserového merania je skutočnosť, že laserový lúč má úzky priechod k obrobku. Vďaka tomu je HG-F ideálny pre aplikácie, kde je pre optické meranie k dispozícii málo miesta.
Kompaktné a robustné riešenie snímania

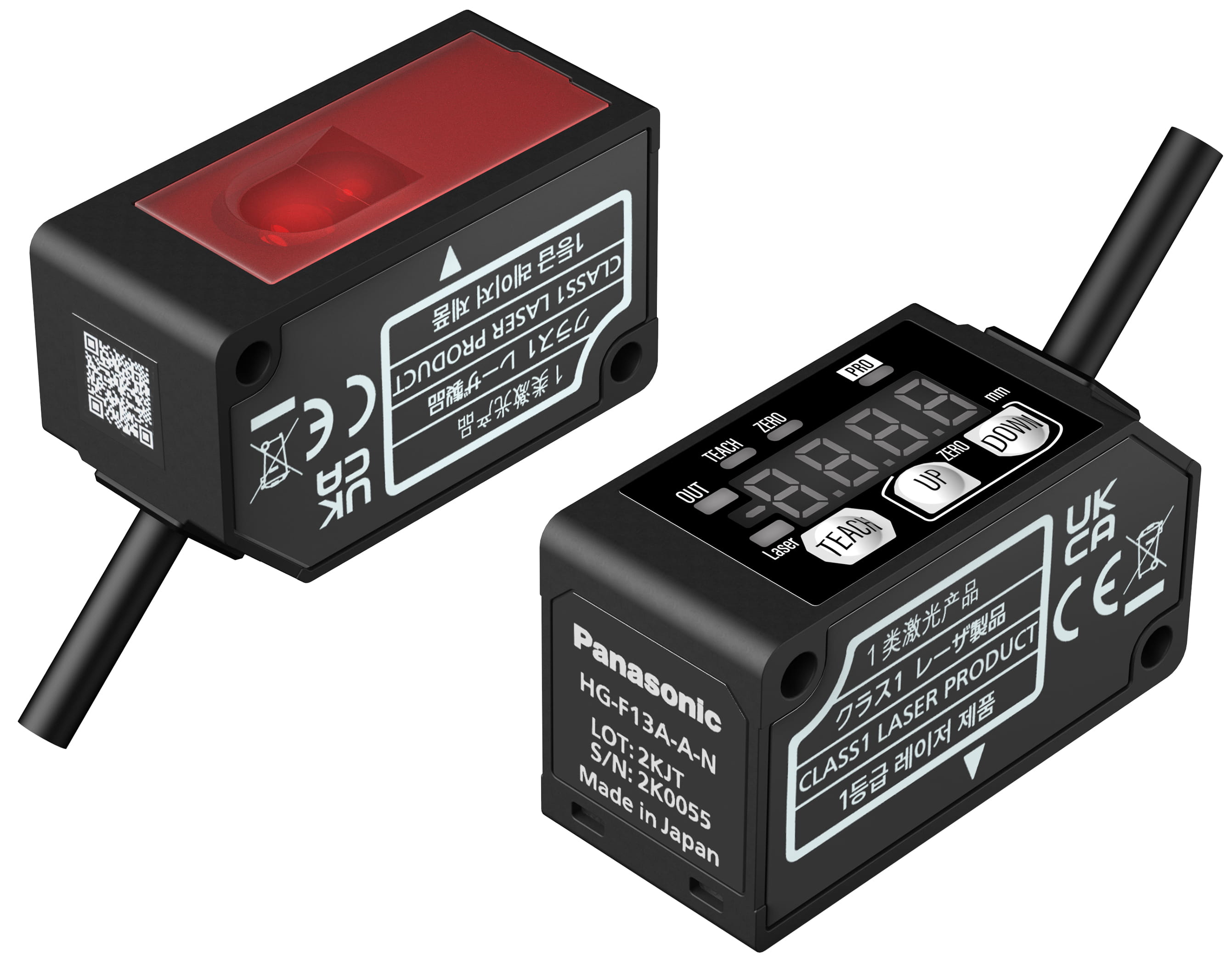

HG-F bol navrhnutý v kompaktnom, ľahkom a vysoko pevnom puzdre z hliníkového tlakového odliatku, ktoré má rozmery iba 20 x 44 x 25 mm. Vďaka tomu je vhodný na prevádzku v náročných prostrediach s obmedzeným priestorom. A vzhľadom na to, že bod lúča je menší v porovnaní s bežnými snímačmi vzdialenosti s nastaviteľným dosahom, je možné snímač HG-F inštalovať na detekciu úzkou medzerou v stroji.
Ďalším prvkom pre jednoduchú inštaláciu je digitálny displej na senzore. Popri troch tlačidlách je možné na senzore číselne nastaviť požadovanú meraciu vzdialenosť a displej poskytuje okamžitú spätnú väzbu o požadovanej vzdialenosti.
Kľúčové vlastnosti:
- Červený polovodičový laser: Trieda 1
- Malé rozmery a veľký detekčný dosah 3 m
- Zobrazenie vzdialenosti (v krokoch po 1 mm) zjednodušuje nastavenie prahových hodnôt a znižuje počet hodín práce pri nastavovaní.
- Vybavené potvrdením svetelného bodu.
- Displej poskytuje okamžité informácie o vzdialenosti.
- Analógový výstup: 0 - 5V / 4 - 20mA
