TEKNOMEGA

2-4 PÓLOVÉ ROZVODOVÉ BLOKY

40 A až 160 A.
Samozhášavá izolačná konštrukcia UL 94-V0
Izolácia medzi fázami
Mosadzné vodiče

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Connections	15
Fix. Hole space	112 mm
Height (H)	46 mm
Input A: diameter	9 mm
Input A: torque, max.	3 Nm
Input A: torque, min.	2 Nm
Input A: wire cross-section stranded, max.	35 mm²
Input A: wire cross-section stranded, min.	10 mm²
Input A: wire cross-section with wire-end ferrules, max.	25 mm²
Input A: wire cross-section with wire-end ferrules, min.	10 mm²
Length (L)	132 mm
Nominal insulation voltage	500 V
Nominálny prúd	125 A
Number of inputs A	1
Number of outputs A	1
Number of outputs B	11
Number of outputs C	2
Output A: diameter	9 mm
Output A: torque, max.	3 Nm
Output A: torque, min.	2 Nm
Output A: wire cross-section stranded with wire-end ferrules, max.	25 mm²
Output A: wire cross-section stranded with wire-end ferrules, min.	10 mm²

Output A: wire cross-section stranded, max.	35 mm²
Output A: wire cross-section stranded, min.	10 mm²
Output B: diameter	5,5 mm
Output B: torque, max.	3 Nm
Output B: torque, min.	2 Nm
Output B: wire cross-section stranded with wire-end ferrules, max.	6 mm²
Output B: wire cross-section stranded with wire-end ferrules, min.	1,5 mm²
Output B: wire cross-section stranded, max.	6 mm²
Output B: wire cross-section stranded, min.	2,5 mm²
Output C: diameter	7,5 mm
Output C: torque, max.	3 Nm
Output C: torque, min.	2 Nm
Output C: wire cross-section stranded with wire-end ferrules, max.	16 mm²
Output C: wire cross-section stranded with wire-end ferrules, min.	6 mm²
Output C: wire cross-section stranded, max.	25 mm²
Output C: wire cross-section stranded, min.	10 mm²
Screw type	Galvanized steel screws
Short-circuit current resistance ICW over 1s	4,2 kA
Short-circuit current resistance IPK (peak value)	20 kA
Trieda krytia	IP20
Width (P)	51 mm

K stiahnutiu

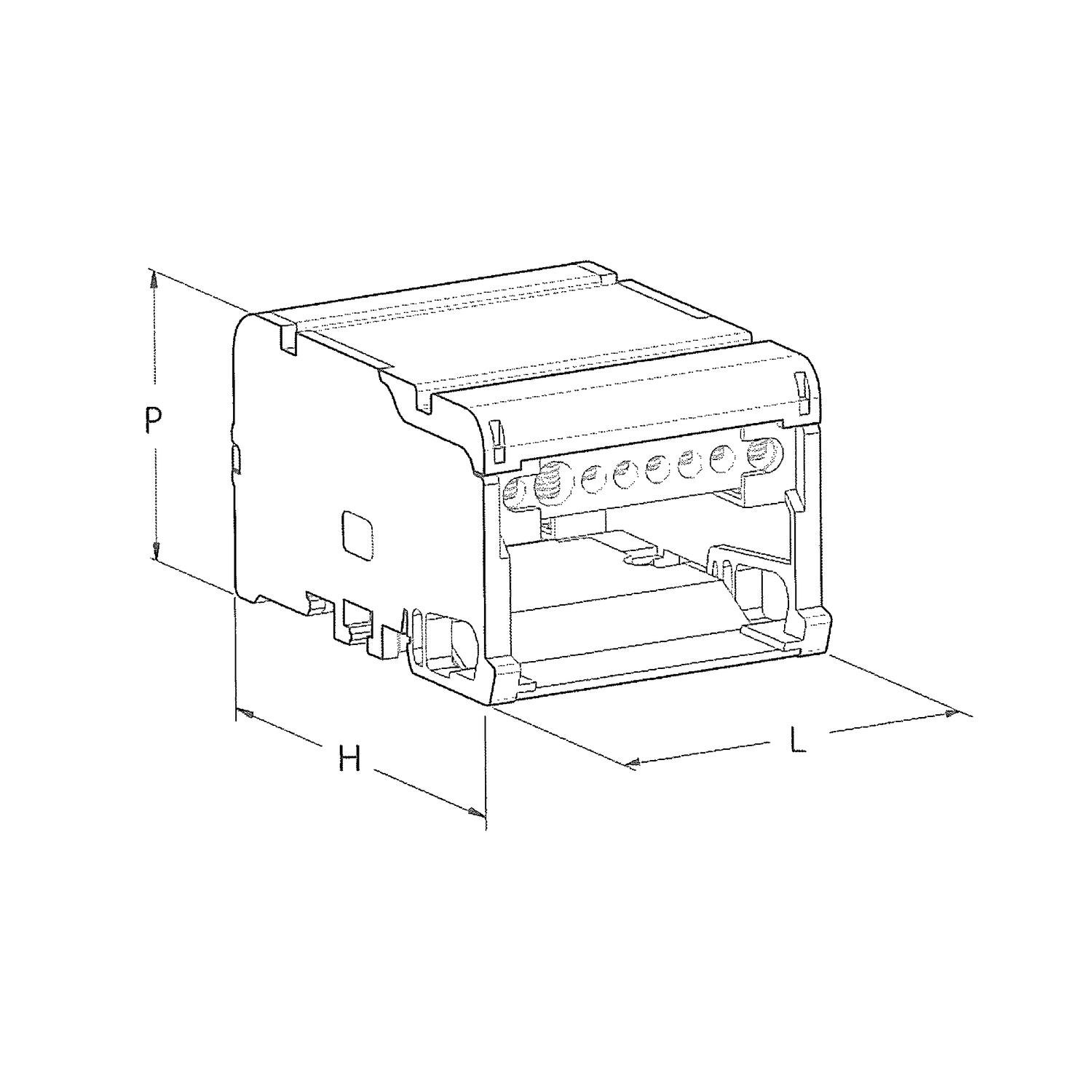

Rozmery a pripojenie

Príslušenstvo

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo	Connections	Fix. Hole space	Height (H)	Input A: diameter	Input A: torque, max.	Input A: torque, min.	Input A: wire cross-section stranded, max.	Input A: wire cross-section stranded, min.	Input A: wire cross-section with wire-end ferrules, max.	Input A: wire cross-section with wire-end ferrules, min.	Length (L)	Nominal insulation voltage	Nominálny prúd	Number of outputs A	Number of outputs B	Number of outputs C	Number of outputs D	Output A: diameter	Output A: torque, max.	Output A: torque, min.	Output A: wire cross-section stranded with wire-end ferrules, max.	Output A: wire cross-section stranded with wire-end ferrules, min.	Output A: wire cross-section stranded, max.	Output A: wire cross-section stranded, min.	Output B: diameter	Output B: torque, max.	Output B: torque, min.	Output B: wire cross-section stranded with wire-end ferrules, max.	Output B: wire cross-section stranded with wire-end ferrules, min.	Output B: wire cross-section stranded, max.	Output B: wire cross-section stranded, min.	Output C: diameter	Output C: torque, max.	Output C: torque, min.	Output C: wire cross-section stranded with wire-end ferrules, max.	Output C: wire cross-section stranded with wire-end ferrules, min.	Output C: wire cross-section stranded, max.	Output C: wire cross-section stranded, min.	Output D: diameter	Output D: torque, max	Output D: torque, min.	Output D: wire coss-section stranded, min	Output D: wire cross-section stranded with wire-end ferrules, max	Output D: wire cross-section stranded with wire-end ferrules, min	Output D: wire cross-section stranded, max	Short-circuit current resistance ICW over 1s	Short-circuit current resistance IPK (peak value)	Width (P)

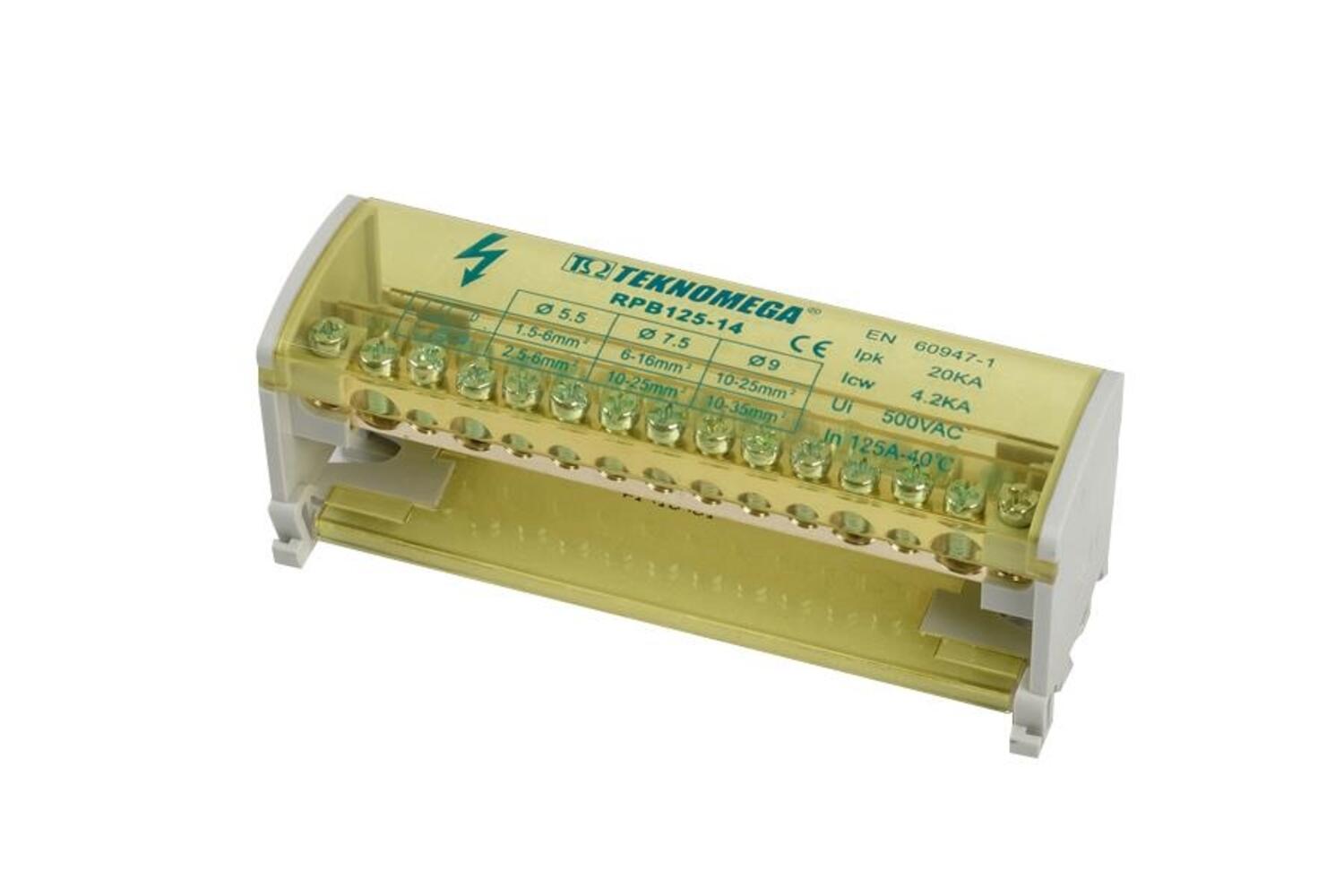

2pólová svorkovnica - RPB 125-14 Položka: RPB1005 Skopírované	15	112 mm	46 mm	9 mm	3 Nm	2 Nm	35 mm²	10 mm²	25 mm²	10 mm²	132 mm	500 V	125 A	1	11	2		9 mm	3 Nm	2 Nm	25 mm²	10 mm²	35 mm²	10 mm²	5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²								4,2 kA	20 kA	51 mm
2pólová svorkovnica - RPB 40-08 Položka: RPB0990 Skopírované	9	45 mm	46 mm	5,5 mm	3 Nm	2 Nm	6 mm²	2,5 mm²	6 mm²	1,5 mm²	66 mm	500 V	40 A	1	4	3		5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	4 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	3 mm	3 Nm	2 Nm	2,5 mm²	1,5 mm²	2,5 mm²	1,4 mm²								4,2 kA	20 kA	51 mm
2pólová svorkovnica -RPB 80-07 Položka: RPB0995 Skopírované	8	45 mm	46 mm	7,5 mm	3 Nm	2 Nm	25 mm²	10 mm²	16 mm²	6 mm²	66 mm	500 V	80 A	5	2			4,5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²															4,5 kA	20 kA	51 mm
2pólová svorkovnica -RPB 125-06 Položka: RPB1000 Skopírované	7	45 mm	46 mm	9 mm	3 Nm	2 Nm	35 mm²	10 mm²	25 mm²	10 mm²	66 mm	500 V	125 A	5	1			5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²															4,2 kA	20 kA	51 mm
4pólová svorkovnica - RPQ40-08 Položka: RPQ0980 Skopírované	9	45 mm	84 mm	5,5 mm	3 Nm	2 Nm	6 mm²	2,5 mm²	6 mm²	1,5 mm²	66 mm	500 V	40 A	1	4	3		5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	4 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	3 mm	3 Nm	2 Nm	2,5 mm²	1,5 mm²	2,5 mm²	1,5 mm²								4,5 kA	20 kA	50 mm
4pólová svorkovnica - RPQ40-14 Položka: RPQ0985 Skopírované	15	80 mm	84 mm	5,5 mm	3 Nm	2 Nm	6 mm²	2,5 mm²	6 mm²	1,5 mm²	100 mm	500 V	40 A	1	7	6		5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	4 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	3 mm	3 Nm	2 Nm	2,5 mm²	1,5 mm²	2,5 mm²	1,5 mm²								4,5 kA	20 kA	50 mm
4pólová svorkovnica - RPQ80-07 Položka: RPQ0990 Skopírované	8	45 mm	84 mm	7,5 mm	3 Nm	2 Nm	25 mm²	10 mm²	16 mm²	6 mm²	66 mm	500 V	80 A	5	2			4,5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²															4,2 kA	20 kA	50 mm
4pólová svorkovnica - RPQ80-12 Položka: RPQ0995 Skopírované	13	80 mm	84 mm	7,5 mm	3 Nm	2 Nm	25 mm²	10 mm²	16 mm²	6 mm²	100 mm	500 V	80 A	1	8	2	1	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²	4,5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	5 mm	3 Nm	2 Nm	4 mm²	1,5 mm²	4 mm²	1,5 mm²	6 mm	3 Nm	2 Nm	4 mm²	6 mm²	2,5 mm²	10 mm²	4,2 kA	20 kA	50 mm
4pólová svorkovnica - RPQ 125-06 Položka: RPQ1000 Skopírované	7	45 mm	84 mm	9 mm	3 Nm	2 Nm	35 mm²	10 mm²	25 mm²	10 mm²	66 mm	500 V	125 A	5	1			5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²															4,2 kA	20 kA	50 mm
4pólová svorkovnica - RPQ 125-10 Položka: RPQ1005 Skopírované	11	80 mm	84 mm	9 mm	3 Nm	2 Nm	35 mm²	10 mm²	25 mm²	10 mm²	100 mm	500 V	125 A	1	2	7		9 mm	3 Nm	2 Nm	25 mm²	10 mm²	35 mm²	10 mm²	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²	5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²								4,2 kA	20 kA	50 mm
4pólová svorkovnica - RPQ 125-14 Položka: RPQ1010 Skopírované	15	112 mm	84 mm	9 mm	3 Nm	2 Nm	35 mm²	10 mm²	25 mm²	10 mm²	132 mm	500 V	125 A	1	2	11		9 mm	3 Nm	2 Nm	25 mm²	10 mm²	35 mm²	10 mm²	7,5 mm	3 Nm	2 Nm	16 mm²	6 mm²	25 mm²	10 mm²	5,5 mm	3 Nm	2 Nm	6 mm²	1,5 mm²	6 mm²	2,5 mm²								4,2 kA	20 kA	50 mm

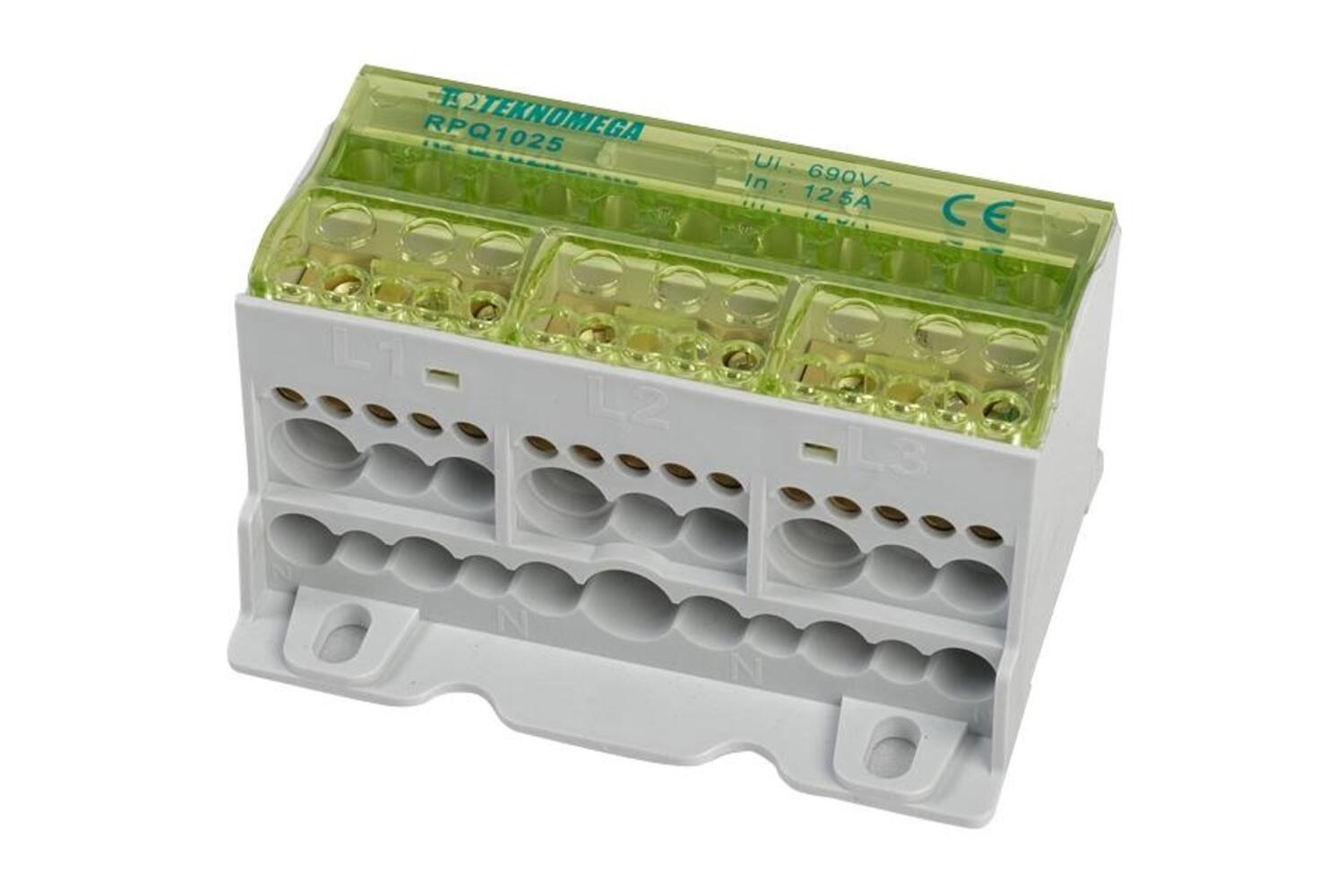

4pólová svorkovnica - RPQ C-100 Položka: RPQ1025 Skopírované	8	55 mm	75 mm	8,5 mm	1,5 Nm		35 mm²	6 mm²	25 mm²	6 mm²	98 mm	690 V	100 A	5	2			5,5 mm	0,8 Nm		6 mm²	1,5 mm²	6 mm²	1,5 mm²	6 mm	1,5 Nm		10 mm²	1,5 mm²	16 mm²	1,5 mm²															4,2 kA	24 kA	49 mm
