TEKNOMEGA

4 PÓLOVÉ ROZVODOVÉ BLOKY

40 A až 160 A
Mosadzné vodiče
Samozhášavá izolačná konštrukcia UL 94-V0
Izolácia medzi fázami

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Connections	12
Fix. Hole space	150 mm
Height (H)	85 mm
Input A: diameter	11,5 mm
Input A: torque, max.	10 Nm
Input A: torque, min.	8 Nm
Input A: wire cross-section stranded, max.	50 mm²
Input A: wire cross-section stranded, min.	10 mm²
Input A: wire cross-section with wire-end ferrules, max.	50 mm²
Input A: wire cross-section with wire-end ferrules, min.	10 mm²
Length (L)	168 mm
Nominal insulation voltage	600 V
Nominálny prúd	160 A
Number of inputs A	1
Number of outputs A	3
Number of outputs B	8
Output A: diameter	8,5 mm
Output A: torque, max.	3 Nm

Output A: torque, min.	2 Nm
Output A: wire cross-section stranded with wire-end ferrules, max.	25 mm²
Output A: wire cross-section stranded with wire-end ferrules, min.	10 mm²
Output A: wire cross-section stranded, max.	35 mm²
Output A: wire cross-section stranded, min.	10 mm²
Output B: diameter	7 mm
Output B: torque, max.	3 Nm
Output B: torque, min.	2 Nm
Output B: wire cross-section stranded with wire-end ferrules, max.	16 mm²
Output B: wire cross-section stranded with wire-end ferrules, min.	1,5 mm²
Output B: wire cross-section stranded, max.	16 mm²
Output B: wire cross-section stranded, min.	2,5 mm²
Screw type	Galvanized steel screws
Short-circuit current resistance ICW over 1s	9 kA
Short-circuit current resistance IPK (peak value)	22 kA
Trieda krytia	IP20
Width (P)	70 mm

K stiahnutiu

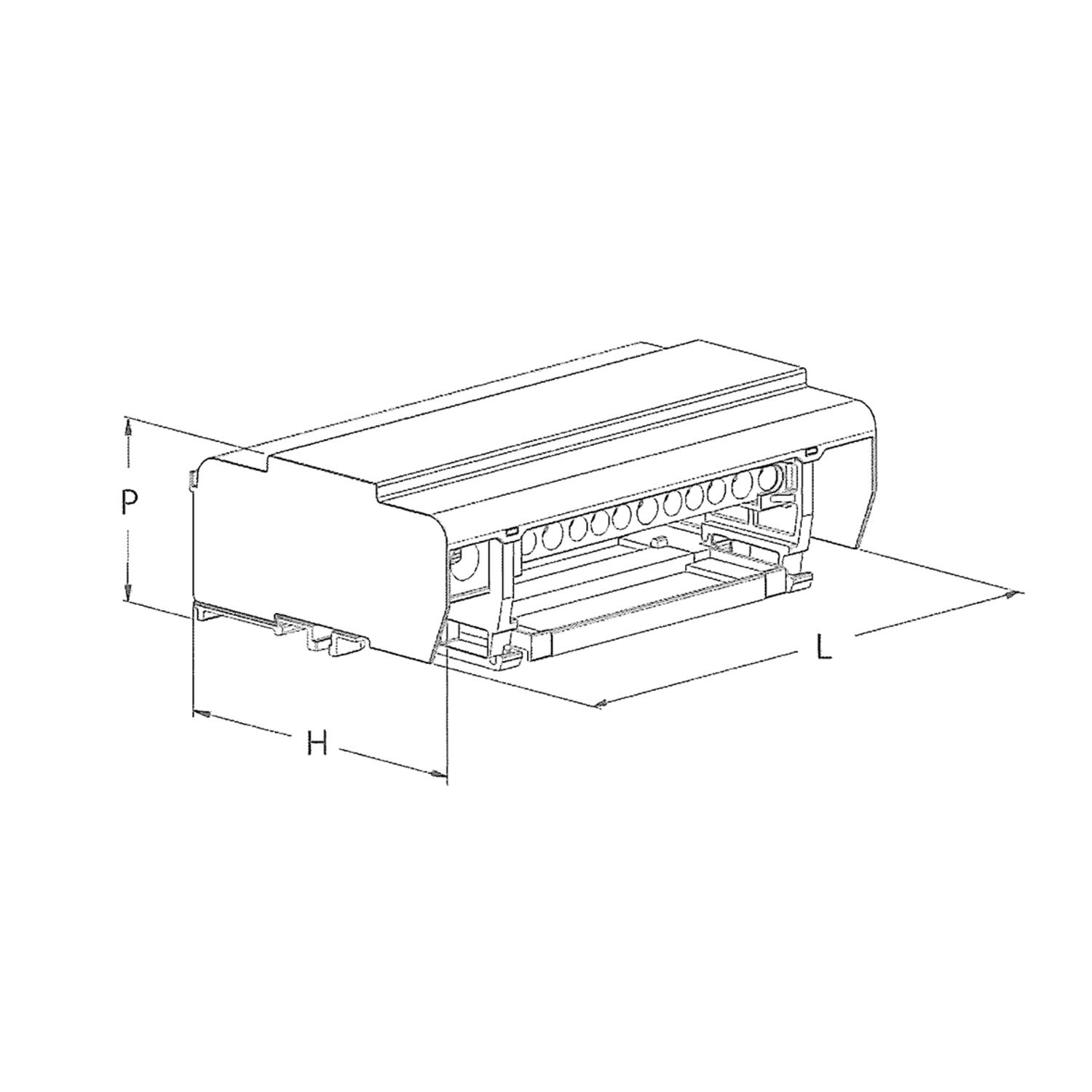

Rozmery a pripojenie

Príslušenstvo

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo	Connections	Fix. Hole space	Height (H)	Input A: diameter	Input A: torque, max.	Input A: torque, min.	Input A: wire cross-section stranded, max.	Input A: wire cross-section stranded, min.	Input A: wire cross-section with wire-end ferrules, max.	Input A: wire cross-section with wire-end ferrules, min.	Length (L)	Number of inputs A	Number of outputs A	Number of outputs B	Output A: wire cross-section stranded with wire-end ferrules, max.	Width (I)	Width (P)

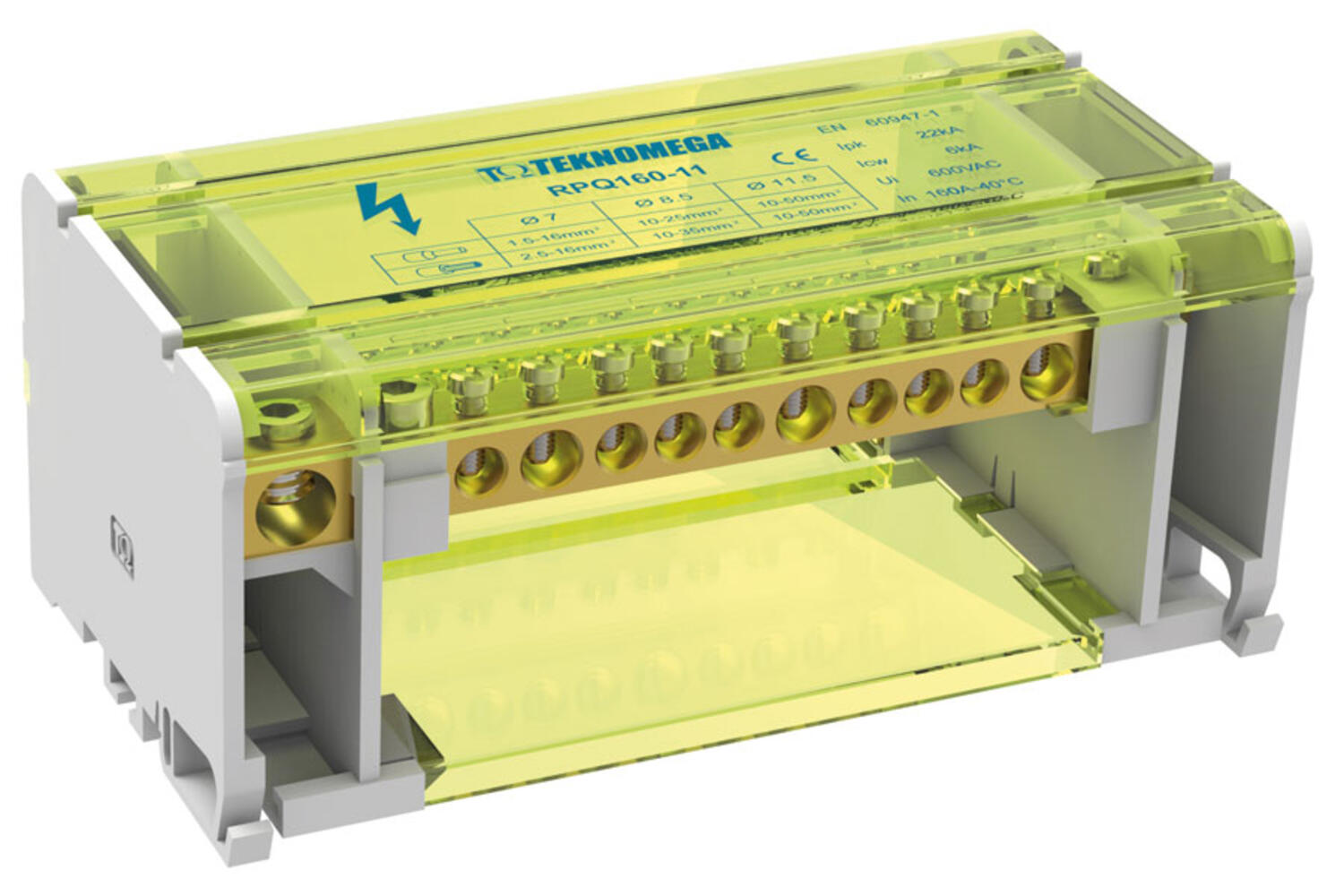

4-pólový distribucný blok 160 A - RPQ 160-11 Položka: RPQ1015 Skopírované	12	150 mm	85 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	168 mm	1	3	8	25 mm²		70 mm

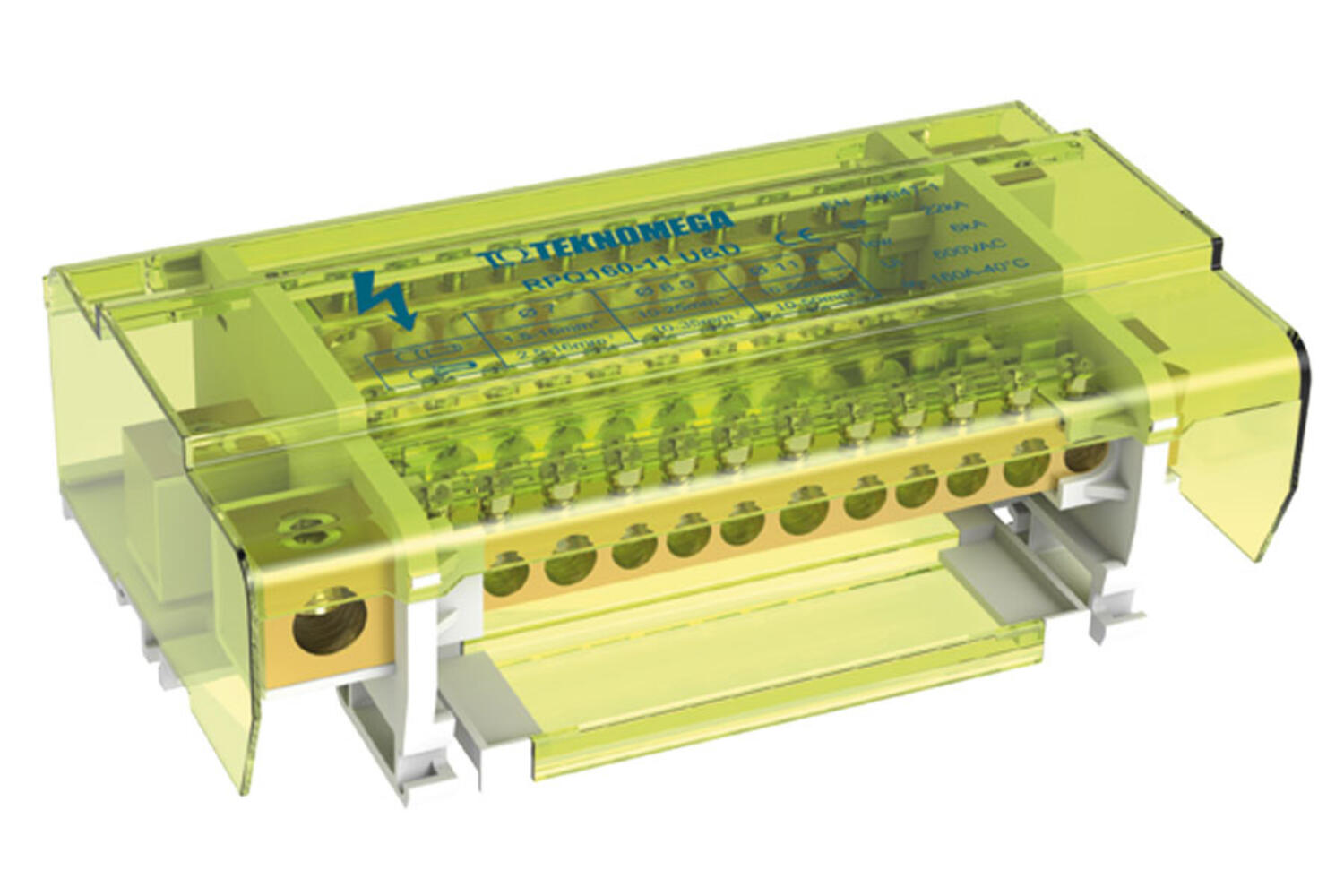

Up & Down: pripojenie 2 fáz na každej strane - RPQ 160-11-U&D Položka: RPQ1016 Skopírované	12	163 mm	105 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	176 mm	1	3	8	16 mm²		55 mm
4 pólový 160 A s modulárnymi vývodmi - RPQ 160-11M Položka: RPQ1017 Skopírované	12	163 mm	105 mm	11,5 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	176 mm	1	3	8	16 mm²		55 mm

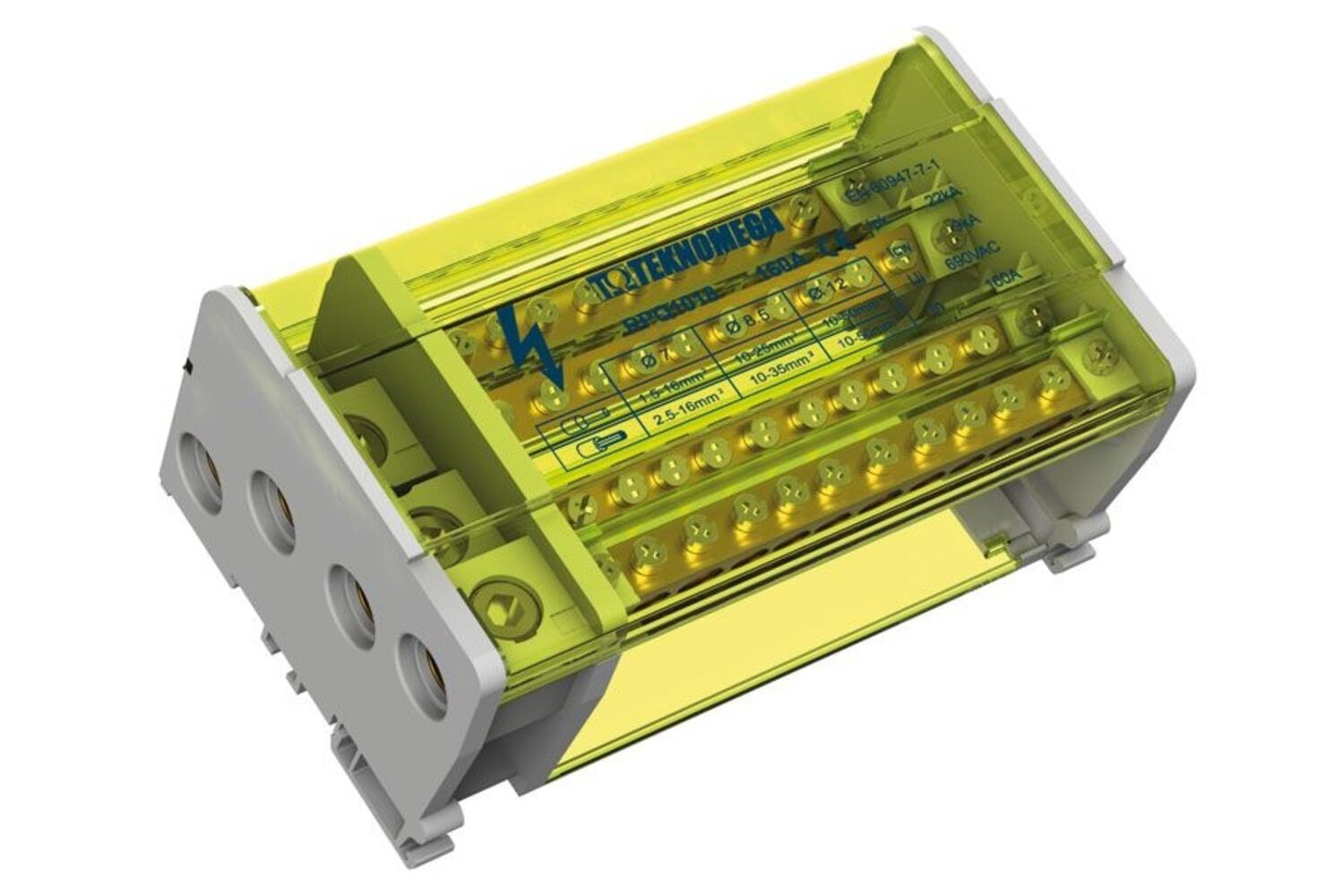

Vstupy ortogonálne k výstupom - RPQ160-11-SI Položka: RPQ1018 Skopírované	12	135 mm	95 mm	12 mm	10 Nm	8 Nm	50 mm²	10 mm²	50 mm²	10 mm²	154 mm	1	3	8	25 mm²		67 mm
Špecifický nástroj pre RPQ1017 - RPN160-14 Položka: RPQ2017 Skopírované	14		27 mm								161 mm		4	10	16 mm²	57 mm	17 mm
