STEGO

Ventilátor s filtrom FPI

Ventilátory s filtrom sú používané na zabezpečenie optimálnej klímy v rozvádzači a v skriniach s elektrickými / elektronickými súčiastkami. Vnútorná teplota rozvádzača môže byť znížená a to výmenou chladnejšieho vonkajšieho vzduchu nasatím do rozvádzača alebo odsatím ohriateho vnútorného vzduchu von z rozvádzača. Výsledný prúd vzduchu zabraňuje vzniku horúcich vreciek v zariadeniach a chráni elektronické súčiastky pred prehriatím.

Séria Ventilátorov s filtrom Plus využíva novú technológiu pre vyfúknutie vzduchu, vzduchové klapky na výstupe a tým dosahuje vysoký stupeň prúdenia vzduchu. Mechanizmus "rohatka" sa používa pre montáž a zaisťuje vysokú stabilitu a tesnosť. V závislosti na aplikácii existujú dva systémy, ktoré sú k dispozícii - systém FPI alebo FPO. Systém FPI je štandardná inštalácia ventilátora s filtrom v spodnej časti skrine, ktorá zaisťuje, že čerstvý vzduch je privádzaný do rozvádzača (smer prúdenia vzduchu "dovnútra"). Tento systém sa skladá z ventilátora s filtrom a výstupného filtra.

V systéme FPO je ventilátor s filtrom umiestnený v hornej časti rozvádzača, aby nedochádzalo k nahromadeniu tepla (smer prúdenia vzduchu "von"). Systém FPO sa skladá zo sacieho filtra a výstupného ventilátora s filtrom. Ventilátor s filtrom Plus bol navrhnutý pre použitie v interiéri.

Prečítajte si viac

Nová technológia vzduchovej klapky pre vyšší prietok vzduchu
Jedna filtračná vložka
Jednoduchá montáž
Výber FPI / FPO pre optimálny systém ventilátorov

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Air Volume Free Blowing	19 m³/h
Air Volume Free Blowing With G3 Filter	13 m³/h
Farba	Sivá RAL 7035
Frekvencia	50/60 Hz
Hladina zvuku	39 dB
Hĺbka	88 mm
Hmotnosť	0,6 kg
Kapacita vzduchu	19 m³/h
Konštrukčná hĺbka	66 mm
Materiál plastového krytu	Plast
Materiál rotora	Oceľ
Matreiál ventilátora	Hliník
Napetie min	230 V ac
Napätie max.	230 V ac
Počet ventilátorov	1

Pracovná teplota	-40°C ... +70°C
Prevádzková vlhkosť	< 90% RH
Šírka	120 mm
Spotreba	12 W
Teplota skladovania	-40°C ... +70°C
Trieda filtra	84 %
Trieda horľavosti	UL94-V0
Trieda krytia	IP54
Veľkosť dier	92x92 mm
Vlhkosť skladovania	<90% RH
Výška	120 mm
Zhoda s normami	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
Životnosť	50000 h

K stiahnutiu

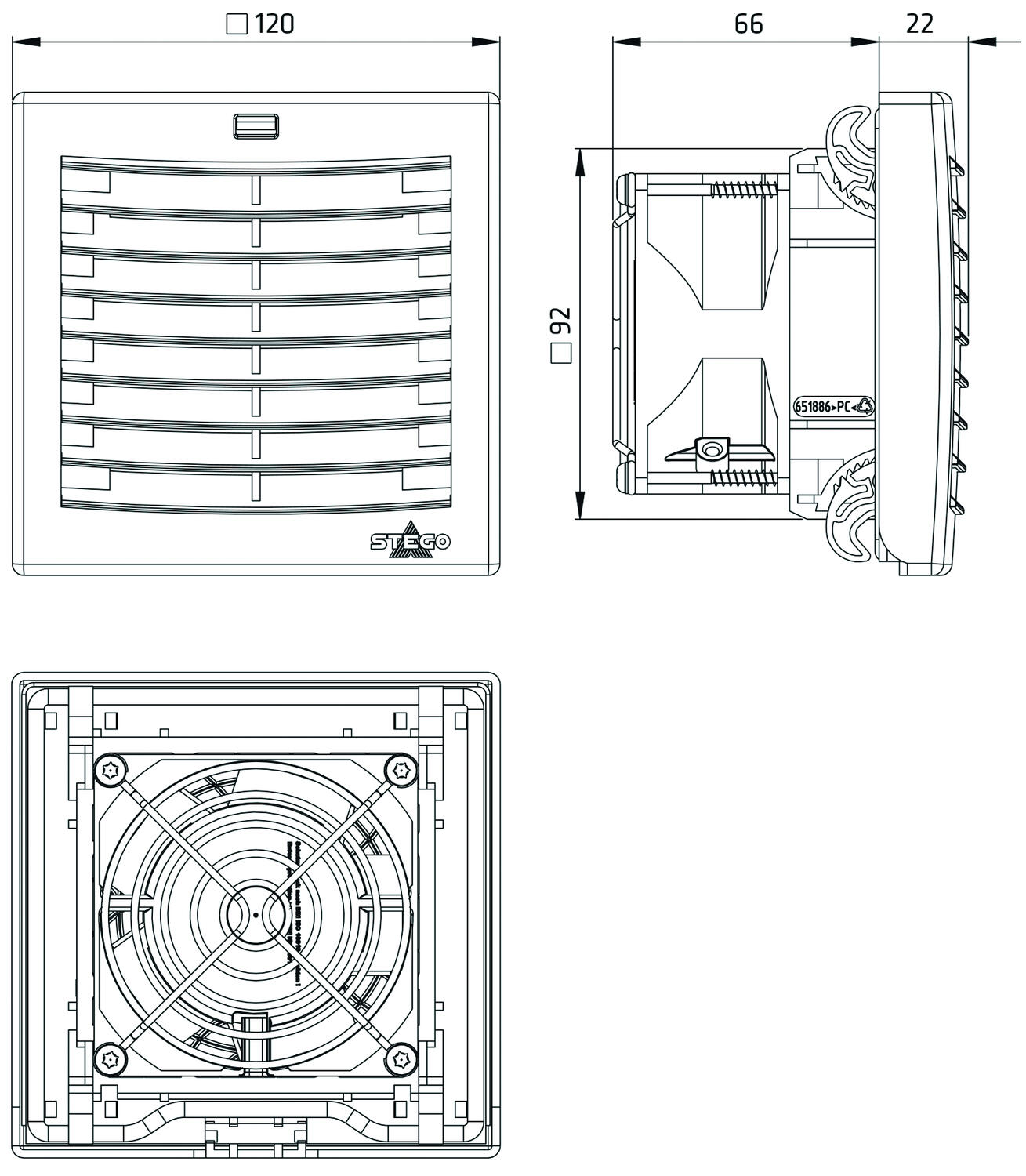

Rozmery a pripojenie

Popis produktu

Príslušenstvo

Produktové správy

AIRSTREAM

Spoločnosť LÜTZE predstavuje jedinečný systém chladenia rozvádzačov, ktorý šetrí miesto v rozvádzači, znižuje teplotu komponentov a tým predlžuje ich životnosť.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo	Air Volume Free Blowing	Air Volume Free Blowing With G3 Filter	Farba	Frekvencia	Hladina zvuku	Hĺbka	Hmotnosť	Kapacita vzduchu	Konštrukčná hĺbka	Materiál plastového krytu	Materiál rotora	Matreiál ventilátora	Napetie min	Napätie max.	Počet ventilátorov	Pracovná teplota	Prevádzková vlhkosť	Šírka	Spotreba	Teplota skladovania	Trieda filtra	Trieda horľavosti	Trieda krytia	Veľkosť dier	Vlhkosť skladovania	Výška	Zhoda s normami	Životnosť
FPI018 ventilátor230VAC 170m³176x176mmG3 Položka: 01872.0-30 Skopírované	170 m³/h	139 m³/h	Sivá RAL 7035	50/60 Hz	55 dB	142 mm	1,6 kg	170 m³/h	117 mm	Plast	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +50°C	< 90% RH	215 mm	45 W	-40°C ... +70°C	84 %	UL94-V0	IP54	176x176 mm	<90% RH	215 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	65000 h
FPI118 176x176 mm výstupná mriežka s klap. Položka: 11872.0-00 Skopírované			Sivá RAL 7035			68 mm	0,4 kg	204 m³/h	43 mm	Plast						-40°C ... +70°C	< 90% RH	215 mm		-40°C ... +70°C		UL94-V0	IP54	176x176 mm		215 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
FPI018 ventilátor 230 V AC 305 m³ 223x223 mm G3 Položka: 01873.0-30 Skopírované	305 m³/h	271 m³/h	Sivá RAL 7035	50/60 Hz	64 dB	173 mm	2,4 kg	305 m³/h	147 mm	Plast	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +65°C	< 75% RH	257 mm	64 W	-40°C ... +70°C	84 %	UL94-V0	IP54	223x223 mm	<75% RH	257 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	56000 h
FPI 118 223 x 223 mm, výstupný filter Položka: 11873.0-00 Skopírované			Sivá RAL 7035			72 mm	0,6 kg	332 m³/h	46 mm	Plast						-25°C ... +65°C	< 75% RH	257 mm		-40°C ... +70°C		UL94-V0	IP54	223x223 mm	<75% RH	257 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
Ventil. s filtrom FPI018 92x92 mm 19 m³ 230 V AC G3 Položka: 01870.0-30 Skopírované	19 m³/h	13 m³/h	Sivá RAL 7035	50/60 Hz	39 dB	88 mm	0,6 kg	19 m³/h	66 mm	Plast	Oceľ	Hliník	230 V ac	230 V ac	1	-40°C ... +70°C	< 90% RH	120 mm	12 W	-40°C ... +70°C	84 %	UL94-V0	IP54	92x92 mm	<90% RH	120 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	50000 h
Ventil. s filtrom FPI018 92x92 mm 23 m³ 115 V AC G3 Položka: 01870.9-30 Skopírované	23 m³/h	16 m³/h	Sivá RAL 7035	50/60 Hz	43 dB	88 mm	0,6 kg	23 m³/h	66 mm	Plast	Oceľ	Hliník	115 V ac	115 V ac	1	-40°C ... +70°C	< 90% RH	120 mm	11 W	-40°C ... +70°C	84 %	UL94-V0	IP54	92x92 mm	<90% RH	120 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	50000 h
Ventilátor s filtrom FPI018 92x92 mm 22 m³ 24 V DC G3 Položka: 01870.2-30 Skopírované	22 m³/h	16 m³/h	Sivá RAL 7035	DC	49 dB	81 mm	0,3 kg	22 m³/h	59 mm	Plast	Oceľ	Hliník	24 V dc	24 V dc	1	-20°C ... +70°C	< 90% RH	120 mm	2,7 W	-40°C ... +70°C	84 %	UL94-V0	IP54	92x92 mm	<90% RH	120 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	70000 h
FPI 118 92 x 92 mm, Výstupný filter Položka: 11870.0-00 Skopírované			Sivá RAL 7035			51 mm	0,2 kg	24 m³/h	29 mm	Plast						-40°C ... +70°C	< 90% RH	120 mm		-40°C ... +70°C		UL94-V0	IP54	92x92 mm	<90% RH	120 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
FPI018 ventilátor 230 V AC 52 m³ 124x124 mm G3 Položka: 01871.0-30 Skopírované	52 m³/h	42 m³/h	Sivá RAL 7035	50/60 Hz	49 dB	91 mm	0,8 kg	52 m³/h	66 mm	Plast	Oceľ	Hliník	230 V ac	230 V ac	1	-40°C ... +70°C	< 90% RH	152 mm	19 W	-40°C ... +70°C	84 %	UL94-V0	IP54	124x124 mm	<90% RH	152 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	37000 h
FPI018 ventilátor 115 V AC 62 m³ 124x124 mm G3 Položka: 01871.9-30 Skopírované	62 m³/h	51 m³/h	Sivá RAL 7035	50/60 Hz	53 dB	91 mm	0,8 kg	62 m³/h	66 mm	Plast	Oceľ	Hliník	115 V ac	115 V ac	1	-40°C ... +70°C	< 90% RH	152 mm	18 W	-40°C ... +70°C	84 %	UL94-V0	IP54	124x124 mm	<90% RH	152 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	37000 h
FPI 018 Ventilátor, 124 x 124 mm, 67m³/h, 48V dc, G3 Položka: 01871.1-30 Skopírované	67 m³/h	56 m³/h	Sivá RAL 7035	DC	52 dB	91 mm	0,5 kg	67 m³/h	66 mm	Plast	Oceľ	Hliník	48 V dc	48 V dc	1	-20°C ... +70°C	< 90% RH	152 mm	4,2 W	-40°C ... +70°C	84 %	UL94-V0	IP54	124x124 mm	<90% RH	152 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	65000 h
FPI 018 Ventilátor, 124 x 124 mm, 66m³/h, 24V dc Položka: 01871.2-30 Skopírované	66 m³/h	56 m³/h	Sivá RAL 7035	DC	58 dB	91 mm	0,5 kg	66 m³/h	66 mm	Plast	Oceľ	Hliník	24 V dc	24 V dc	1	-20°C ... +70°C	< 90% RH	152 mm	4,1 W	-40°C ... +70°C	84 %	UL94-V0	IP54	124x124 mm	<90% RH	152 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	65000 h
FPI 118 124x124mm Air-flap Exit filter Položka: 11871.0-00 Skopírované			Sivá RAL 7035			60 mm	0,3 kg	117 m³/h	35 mm	Plast						-40°C ... +70°C	< 90% RH	152 mm		-40°C ... +70°C		UL94-V0	IP54	124x124 mm	<90% RH	152 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
FPI018 ventilátor 115 V AC 204 m³ 176x176 mm G3 Položka: 01872.9-30 Skopírované	204 m³/h	187 m³/h	Sivá RAL 7035	50/60 Hz	58 dB	142 mm	1,6 kg	204 m³/h	117 mm	Plast	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +70°C	< 90% RH	215 mm	38 W	-40°C ... +70°C	84 %	UL94-V0	IP54	176x176 mm	<90% RH	215 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	65000 h
FPI 018 Ventilátor, 176 x 176 mm, 170m³/h, 48V dc Položka: 01872.1-30 Skopírované	170 m³/h	147 m³/h	Sivá RAL 7035	DC	63 dB	142 mm	1,5 kg	170 m³/h	117 mm	Plast	Oceľ	Hliník	48 V dc	48 V dc	1	-25°C ... +70°C	< 90% RH	215 mm	12 W	-40°C ... +70°C	84 %	UL94-V0	IP54	176x176 mm	<90% RH	215 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	80000 h
FPI 018 Ventilátor, 176 x 176 mm, 178m³/h, 24V dc Položka: 01872.2-30 Skopírované	178 m³/h	156 m³/h	Sivá RAL 7035	DC	63 dB	142 mm	1,5 kg	178 m³/h	117 mm	Plast	Oceľ	Hliník	24 V dc	24 V dc	1	-25°C ... +70°C	< 90% RH	215 mm	12 W	-40°C ... +70°C	84 %	UL94-V0	IP54	176x176 mm	<90% RH	215 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	80000 h
FPI018 ventilátor 115 V AC 332 m³ 223x223 mm G3 Položka: 01873.9-30 Skopírované	332 m³/h	293 m³/h	Sivá RAL 7035	50/60 Hz	67 dB	173 mm	2,4 kg	332 m³/h	147 mm	Plast	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +65°C	< 75% RH	257 mm	81 W	-40°C ... +70°C	84 %	UL94-V0	IP54	223x223 mm	<75% RH	257 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	56000 h
FPI018 ventilátor 230 V AC 433 m³ 291x291 mm G3 Položka: 01874.0-30 Skopírované	433 m³/h	373 m³/h	Sivá RAL 7035	50/60 Hz	62 dB	189 mm	3,1 kg	433 m³/h	160 mm	Plast	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +55°C	< 75% RH	322 mm	95 W	-40°C ... +70°C	84 %	UL94-V0	IP54	291x291 mm	<75% RH	322 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	76000 h
FPI018 ventilátor 115 V AC 394 m³ 291x291 mm G3 Položka: 01874.9-30 Skopírované	394 m³/h	339 m³/h	Sivá RAL 7035	50/60 Hz	61 dB	189 mm	3,1 kg	394 m³/h	160 mm	Plast	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +35°C	< 75% RH	322 mm	90 W	-40°C ... +70°C	84 %	UL94-V0	IP54	291x291 mm	<75% RH	322 mm	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE	76000 h
FPI 118 291 x 291 mm, výstupný filter Položka: 11874.0-00 Skopírované																		291 mm
