STEGO

Ventilátor s filtrom FPO

Ventilátory s filtrom sú používané na zabezpečenie optimálnej klímy v rozvádzači a v skriniach s elektrickými / elektronickými súčiastkami. Vnútorná teplota rozvádzača môže byť znížená a to výmenou chladnejšieho vonkajšieho vzduchu nasatím do rozvádzača alebo odsatím ohriateho vnútorného vzduchu von z rozvádzača. Výsledný prúd vzduchu zabraňuje vzniku horúcich vreciek v zariadeniach a chráni elektronické súčiastky pred prehriatím.

Séria Ventilátorov s filtrom Plus využíva novú technológiu pre vyfúknutie vzduchu, vzduchové klapky na výstupe a tým dosahuje vysoký stupeň prúdenia vzduchu. Mechanizmus "rohatka" sa používa pre montáž a zaisťuje vysokú stabilitu a tesnosť. V závislosti na aplikácii existujú dva systémy, ktoré sú k dispozícii - systém FPI alebo FPO. Systém FPI je štandardná inštalácia ventilátora s filtrom v spodnej časti skrine, ktorá zaisťuje, že čerstvý vzduch je privádzaný do rozvádzača (smer prúdenia vzduchu "dovnútra"). Tento systém sa skladá z ventilátora s filtrom a výstupného filtra.

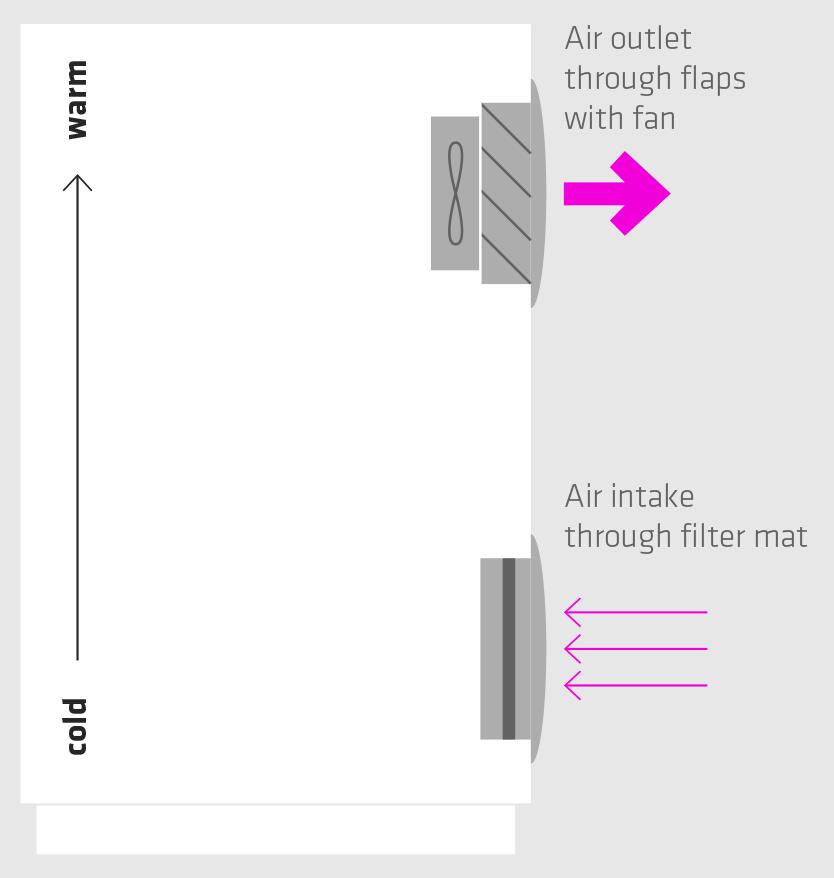

V systéme FPO je ventilátor s filtrom umiestnený v hornej časti rozvádzača, aby nedochádzalo k nahromadeniu tepla (smer prúdenia vzduchu "von"). Systém FPO sa skladá zo sacieho filtra a výstupného ventilátora s filtrom. Ventilátor s filtrom Plus bol navrhnutý pre použitie v interiéri.

Prečítajte si viac

Nová technológia vzduchovej klapky pre vyšší prietok vzduchu
Jedna filtračná vložka
Jednoduchá montáž
Dva systémy pre optimálný prietok vzduchu (FPI / FPO)
Test typu ochrany/Hodnocení ochrany životního prostředí nezávislými zkušebními ústavy (VDE & UL)

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Air Volume Free Blowing	24 m³/h
Air Volume Free Blowing With G3 Filter	15 m³/h
Farba	Sivá RAL 7035
Frekvencia	50/60 Hz
Hladina zvuku	38 dB
Hĺbka	94 mm
Hmotnosť	0,6 kg
Kapacita vzduchu	24 m³/h
Konštrukčná hĺbka	72 mm
Materiál plastového krytu	Plast
Materiál rotora	Hliník
Matreiál ventilátora	Oceľ
Napetie min	230 V ac
Napätie max.	230 V ac

Počet ventilátorov	1
Pracovná teplota	-40°C ... +70°C
Prevádzková vlhkosť	< 90% RH
Šírka	120 mm
Spotreba	12 W
Teplota skladovania	-40°C ... +70°C
Trieda horľavosti	UL94-V0
Trieda krytia	IP54
Veľkosť dier	92x92 mm
Vlhkosť skladovania	<90% RH
Výška	120 mm
Zhoda s normami	CE, cULus, EAC, NEMA, RoHS, UL, UL E234324, UV - UL746C (f1), VDE
Životnosť	50000 h

K stiahnutiu

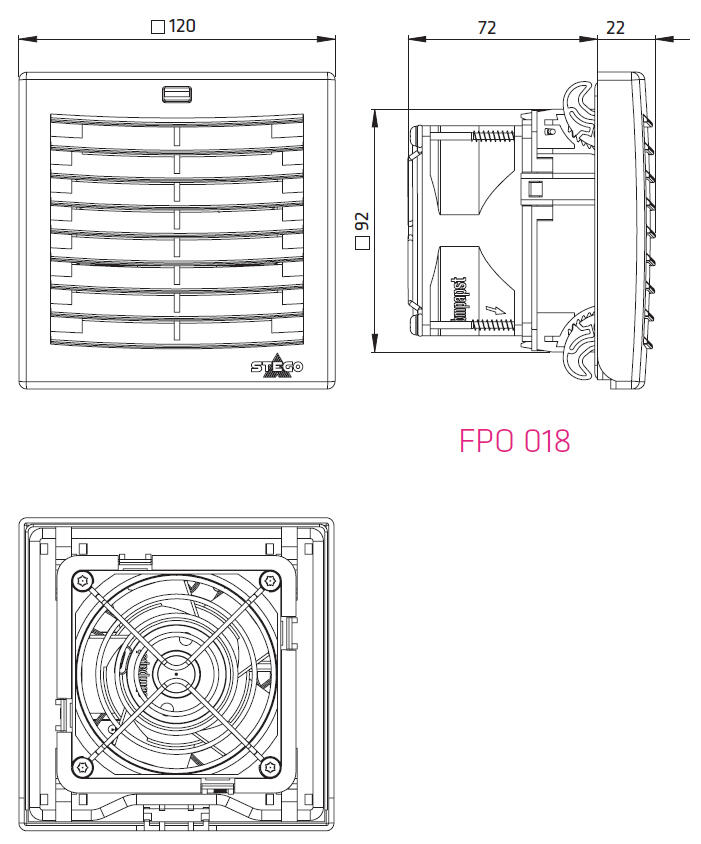

Rozmery a pripojenie

Popis produktu

Príslušenstvo

Produktové správy

AIRSTREAM

Spoločnosť LÜTZE predstavuje jedinečný systém chladenia rozvádzačov, ktorý šetrí miesto v rozvádzači, znižuje teplotu komponentov a tým predlžuje ich životnosť.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo	Air Volume Free Blowing	Air Volume Free Blowing With G3 Filter	Frekvencia	Hladina zvuku	Hĺbka	Hmotnosť	Kapacita vzduchu	Konštrukčná hĺbka	Materiál rotora	Matreiál ventilátora	Napetie min	Napätie max.	Počet ventilátorov	Pracovná teplota	Prevádzková vlhkosť	Šírka	Spotreba	Trieda filtra	Veľkosť dier	Vlhkosť skladovania	Výška	Životnosť

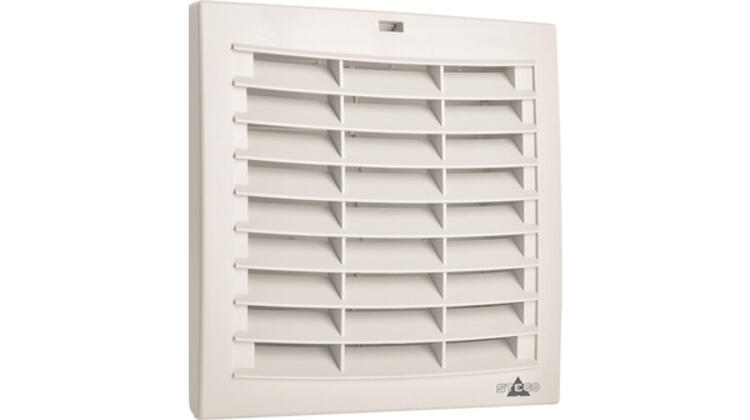

Kryt FPO118 176x176 mm iG3 IP54 Položka: 11882.0-30 Skopírované					50 mm	0,4 kg	313 m³/h	25 mm						-40°C ... +70°C	< 90% RH	215 mm		84 %	176x176 mm	<90% RH	215 mm

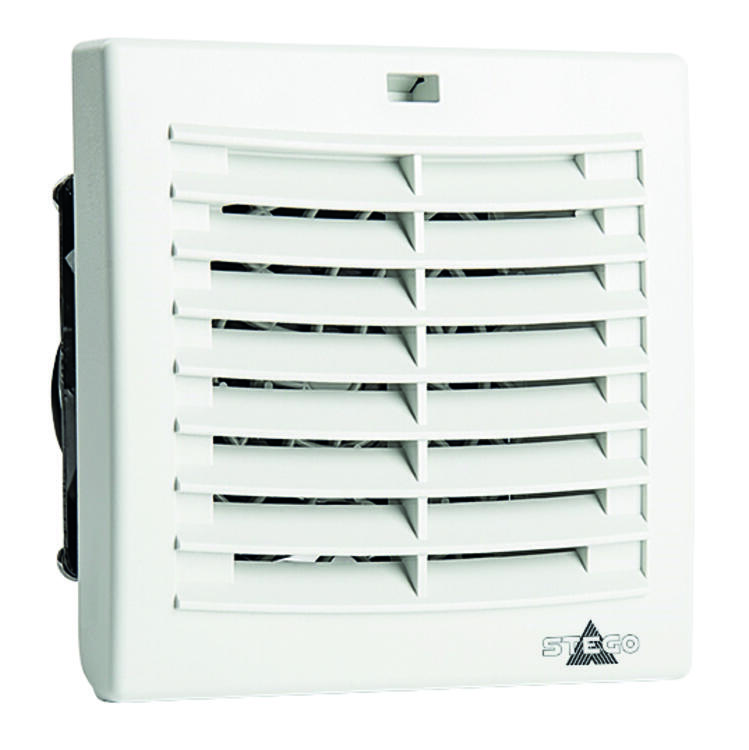

FPO018 230V AC 24m³ 92x92 mm klapka Položka: 01880.0-00 Skopírované	24 m³/h	15 m³/h	50/60 Hz	38 dB	94 mm	0,6 kg	24 m³/h	72 mm	Hliník	Oceľ	230 V ac	230 V ac	1	-40°C ... +70°C	< 90% RH	120 mm	12 W		92x92 mm	<90% RH	120 mm	50000 h
FPO018 ventilátor, 92 x 92 mm, 32m³/h, 110-120V ac Položka: 01880.9-00 Skopírované	32 m³/h	19 m³/h	50/60 Hz	41 dB	94 mm	0,6 kg	32 m³/h	72 mm	Hliník	Oceľ	115 V ac	115 V ac	1	-40°C ... +70°C	< 90% RH	120 mm	12 W		92x92 mm	<90% RH	120 mm	50000 h
FPO018 ventilátor, 92 x 92 mm, 33m³/h, 48V dc, Air-flap Položka: 01880.1-00 Skopírované	33 m³/h	18 m³/h	DC	49 dB	88 mm	0,3 kg	33 m³/h	66 mm	Hliník	Oceľ	24 V dc	48 V dc	1	-20°C ... +70°C	< 90% RH	120 mm	3 W		92x92 mm	<90% RH	120 mm	70000 h
Položka: 01880.2-00 Skopírované	31 m³/h	17 m³/h	DC	48 dB	88 mm	0,3 kg	31 m³/h	66 mm	Hliník	Oceľ	24 V dc	24 V dc	1	-20°C ... +70°C	< 90% RH	120 mm	3 W		92x92 mm	<90% RH	120 mm	70000 h

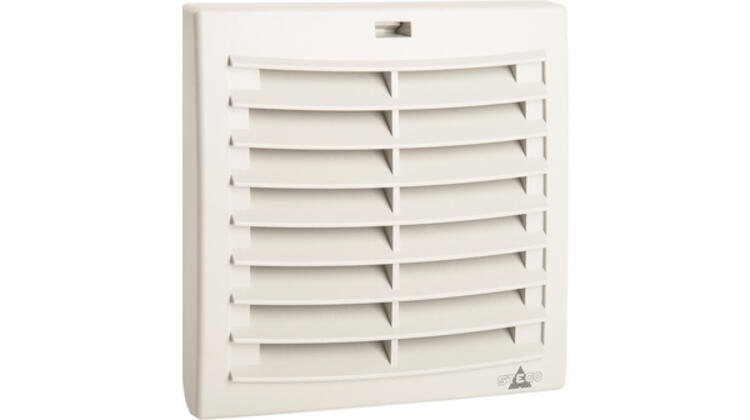

FPO 118 92x92mm vstupný filter G3 Položka: 11880.0-30 Skopírované					44 mm	0,2 kg	32 m³/h	22 mm						-40°C ... +70°C	< 90% RH	120 mm		84 %	92x92 mm	<90% RH	120 mm

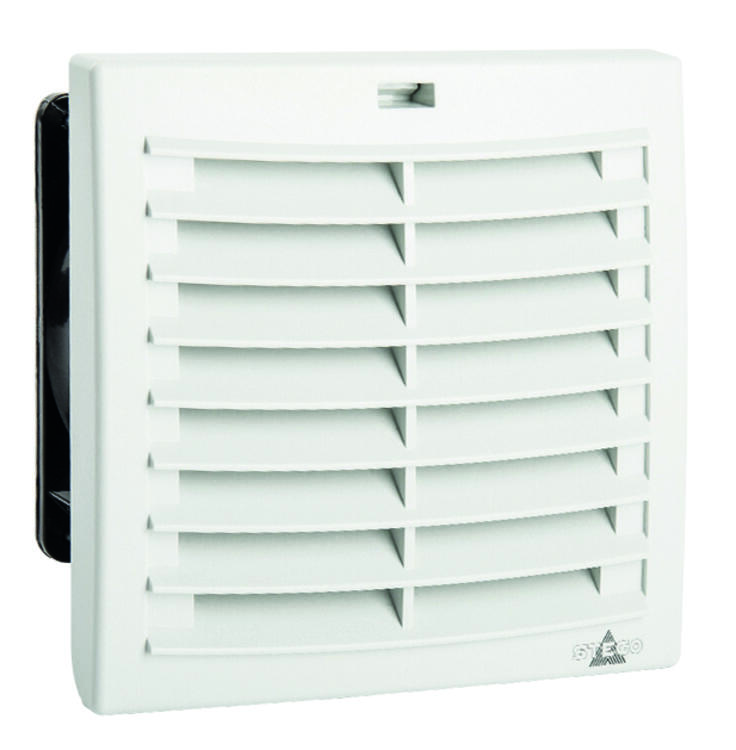

FPO018 115 V AC 117m³ 124x124 mm ventilátor Položka: 01881.9-00 Skopírované	117 m³/h	58 m³/h	50/60 Hz	52 dB	104 mm	0,9 kg	117 m³/h	79 mm	Oceľ	Hliník	115 V ac	115 V ac	1	-40°C ... +70°C	< 90% RH	152 mm	18 W	84 %	124x124 mm	<90% RH	152 mm	37000 h
FPO018 230 V AC 97m³ 124x124 mm ventilátor Položka: 01881.0-00 Skopírované	97 m³/h	47 m³/h	50/60 Hz	49 dB	104 mm	0,9 kg	97 m³/h	79 mm	Oceľ	Hliník	230 V ac	230 V ac	1	-40°C ... +70°C	< 90% RH	152 mm	19 W	84 %	124x124 mm	<90% RH	152 mm	37000 h
FPO 018 ventilátor, 124 x 124 mm, 125m³/h, 48V dc, Air-flap Položka: 01881.1-00 Skopírované	125 m³/h	63 m³/h	DC	50 dB	104 mm	0,5 kg	125 m³/h	79 mm	Oceľ	Hliník	48 V dc	48 V dc	1	-20°C ... +70°C	< 90% RH	152 mm	4,2 W	84 %	124x124 mm	<90% RH	152 mm	65000 h
FPO 018 ventilátor, 124 x 124 mm, 118m³/h, 24V dc, Air-flap Položka: 01881.2-00 Skopírované	118 m³/h	63 m³/h	DC	56 dB	104 mm	0,5 kg	118 m³/h	79 mm	Oceľ	Hliník	24 V dc	24 V dc	1	-20°C ... +70°C	< 90% RH	152 mm	4,1 W	84 %	124x124 mm	<90% RH	152 mm	65000 h
FPO118 124x124 mm vstupný filter G3 Položka: 11881.0-30 Skopírované					47 mm	0,2 kg	117 m³/h	22 mm						-40°C ... +70°C	< 90% RH	152 mm		84 %	124x124 mm	<90% RH	152 mm

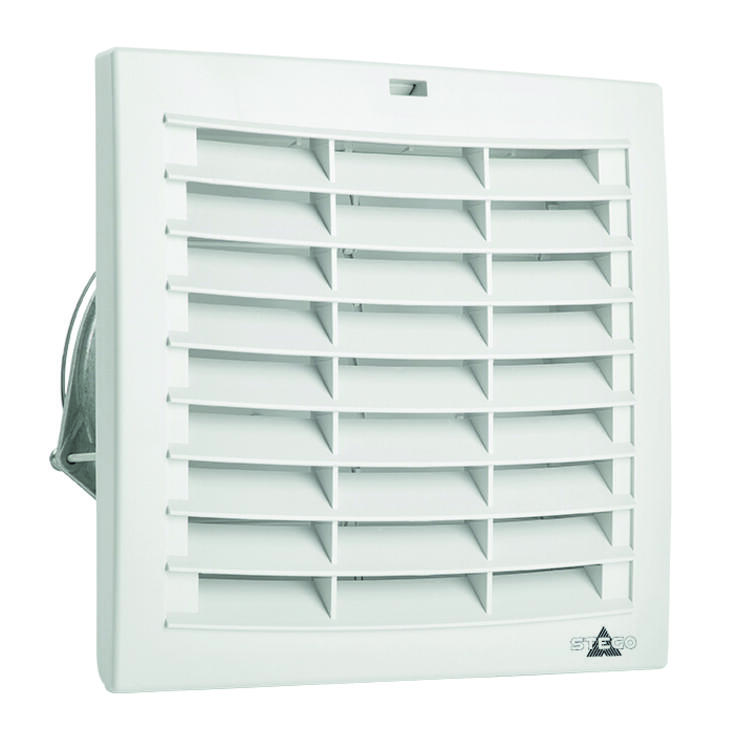

FPO018 ventilátor 230 V AC 263 m³ 176x176 mm G3 Položka: 01882.0-00 Skopírované	263 m³/h	137 m³/h	50/60 Hz	56 dB	142 mm	1,6 kg	263 m³/h	117 mm	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +50°C	< 90% RH	215 mm	45 W		176x176 mm	<90% RH	215 mm	65000 h
FPO018 ventilátor 115 V AC 313 m³ 176x176 mm G3 Položka: 01882.9-00 Skopírované	313 m³/h	166 m³/h	50/60 Hz	60 dB	142 mm	1,6 kg	313 m³/h	117 mm	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +50°C	< 90% RH	215 mm	38 W		176x176 mm	<90% RH	215 mm	65000 h
FPO 018 ventilátor, 176 x 176 mm, 277m³/h, 48V dc, Air-flap Položka: 01882.1-00 Skopírované	277 m³/h	146 m³/h	DC	63 dB	142 mm	1,5 kg	277 m³/h	117 mm	Oceľ	Hliník	48 V DC	48 V dc	1	-25°C ... +70°C	< 90% RH	215 mm	12 W		176x176 mm	<90% RH	215 mm	80000 h
FPO 018 ventilátor, 176 x 176 mm, 269m³/h, 24V dc, Air-flap Položka: 01882.2-00 Skopírované	269 m³/h	141 m³/h	DC	63 dB	142 mm	1,5 kg	269 m³/h	117 mm	Oceľ	Hliník	24 V ac	24 V ac	1	-25°C ... +70°C	< 90% RH	215 mm	12 W		176x176 mm	<90% RH	215 mm	80000 h

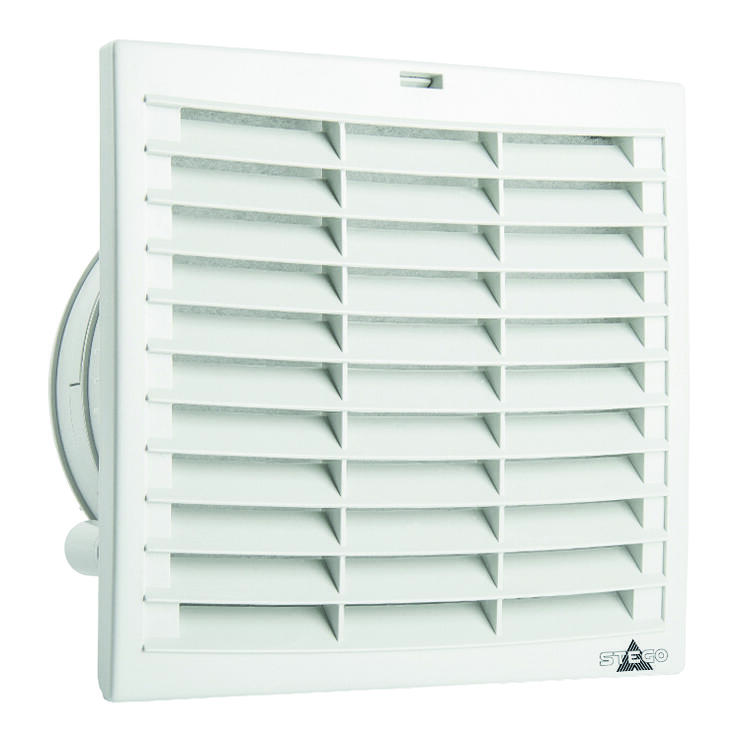

FPO018 ventilátor 230 V AC 536 m³ 223x223 mm G3 Položka: 01883.0-00 Skopírované	536 m³/h	281 m³/h	50/60 Hz	64 dB	173 mm	2,4 kg	536 m³/h	147 mm	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +65°C	< 75% RH	257 mm	64 W		223x223 mm	<75% RH	257 mm	56000 h
FPO018 ventilátor 115 V AC 581 m³ 223x223 mm G3 Položka: 01883.9-00 Skopírované	581 m³/h	310 m³/h	50/60 Hz	68 dB	173 mm	2,4 kg	581 m³/h	147 mm	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +65°C	< 75% RH	257 mm	81 W		223x223 mm	<75% RH	257 mm	56000 h

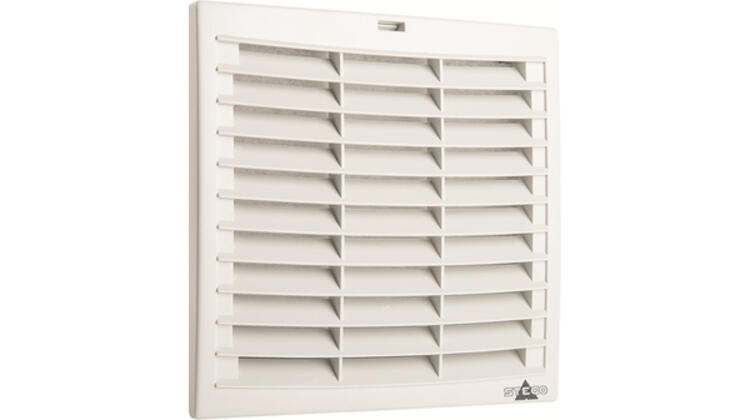

Kryt FPO118 223x223 mm G3 IP54 Položka: 11883.0-30 Skopírované					51 mm	0,5 kg	581 m³/h	25 mm						-25°C ... +65°C	< 75% RH	257 mm		84 %	223x223 mm	<75% RH	257 mm

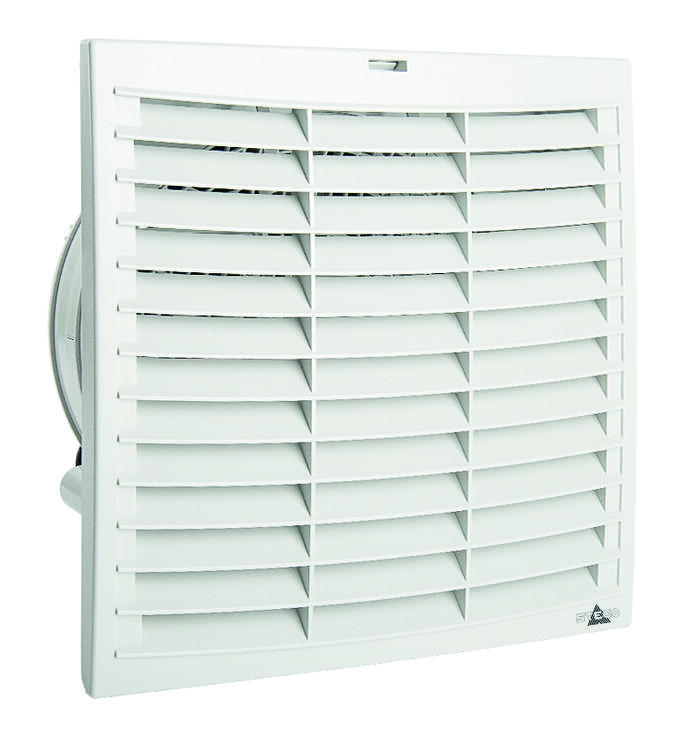

FPO018 ventilátor 230 V AC 727 m³ 291x291 mm G3 Položka: 01884.0-00 Skopírované	727 m³/h	413 m³/h	50/60 Hz	63 dB	189 mm	3,2 kg	727 m³/h	160 mm	Oceľ	Hliník	230 V ac	230 V ac	1	-25°C ... +55°C	< 75% RH	322 mm	95 W	84 %	291x291 mm	<75% RH	322 mm	76000 h
FPO018 ventilátor 115 V AC 703 m³ 291x291 mm G3 Položka: 01884.9-00 Skopírované	703 m³/h	391 m³/h	50/60 Hz	62 dB	189 mm	3,2 kg	703 m³/h	160 mm	Oceľ	Hliník	115 V ac	115 V ac	1	-25°C ... +35°C	< 75% RH	322 mm	90 W	84 %	291x291 mm	<75% RH	322 mm	76000 h

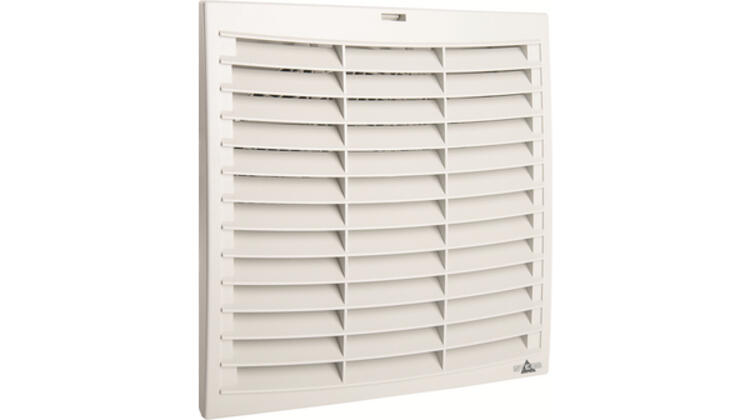

FPO 118 291 x 291 mm, sací filter G3 Položka: 11884.0-30 Skopírované					54 mm	0,8 kg	727 m³/h	25 mm						-25°C ... +65°C	< 75% RH	322 mm		84 %	291x291 mm	<75% RH	322 mm
