Príslušenstvo k odpojovačom

Odpojovače Reverso sú univerzálne spínače vhodné pre napätie až do 690 V. Vďaka svojej vypínacej schopnosti a veľkej vzduchovej medzery medzi kontaktmi o veľkosti 7+7 mm zaisťujú tieto spínače bezpečný prevádzku. Patentovaná konštrukcia prípojných svoriek umožňuje jednoduchú montáž na rozvádzačové panely alebo na DIN lištu. V závislosti na type páky je možné spínač zabezpečiť pomocou skrutiek alebo nainštalovať do otvoru o priemere 22 mm.

Maximálna variabilita - montáž na lištu alebo do panelu
Systém "stavebnice" - prídavné kontakty, predĺženie, štítky, atď...
Veľké množstvo doplnkov
Vzduchová medzera medzi kontaktmi 7+7 mm

0172179 - Pomocný kontakt NC/NO REVERSO

0172185 - Prídavný pól. REVERSO (V1)

0172195 - NO pom.kont.pred odpojením (V1)

0172603 - Uzamykatelný štítok pre otvor

0174601 - Šedá zamyk. pácka 66x66 mm pre 25-63 AMP, rozm.1-2

0172604 - Štítok žl/cerv. otvor 22,5 mm

0172167 - 3-pól. kryt svoriek (V1)

0172177 - 1-pól. kryt svoriek (V1)

0172189 - Pár krytu pre NC/NO pom.kont.

0174179 - Súprava pre montáž - bez tyce

0174199 - Súprava pre montáž - 400 mm tyc

0174249 - Aretacný krúžok

0174259 - Doplnok pre zvýšenie krytia IP65 25-63 A

0172649 - Štítok MAIN SWITCH

222277

222278

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Prevádzková teplota max.	70 °C
Prevádzková teplota min.	-30 °C
Teplota skladovania do	70 °C
Teplota skladovania od	-30 °C
Typ	Blok spojenie

K stiahnutiu

CAD STEP and IGS 0172185.zip

Rozmery a pripojenie

Popis produktu

Odpojovače záťaže Reverso môžu sa používať pre napätie až do 690 V. Umožňuje to rozopínacia kapacita a veľká vzduchová medzera medzi kontaktmi 7+7 mm. Vďaka patentovanej konstrukcii pripojovacích svoriek je možná montáž toho isteho spínača na paneli rozvádzača alebo na DIN lište. Podľa typu páčky možno spínač pri montáži do panelu upevniť pomocou skrutiek alebo inštalovať do jedného otvoru priemerom 22 mm.

Montáž možno vykonať aj pomocou úchytu pre zadnú montáž. Ďalšou možnostou je montáž s predĺžovaciou sadou, kedy spínač je vnútri rozvádzača a na jeho paneli je len páčka. Pri požiadavke, aby nebolo možné otvoriť dvere ak je spínač nastavený v polohe 1, je možné dokúpiť sadu 0174249.

Telo spínača, ďalšie kontakty a spojovacie moduly sú dostupné v troch rôzných fyzických veľkostiach: Veľkosť 1 pre 25-32 A, veľkosť 2 pre 50-63 A, a veľkosť 3 pre 80-100 A. Signálne kontakty majú naproti tomu rovnakú veľkosť pre všetke veľkosti tela. Všetky pripojenia sú chránené proti dotyku (IP20), ale môžu byť tiež opatrené zvláštnymi krytmi, ktoré sa nasunú na svorky.

Príslušenstvo

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo	Farba	Hĺbka	Hmotnosť	Konvenčné tepelný prúd na voľnom vzduchu Ith	Menovité izolačné napätie Ui	Menovitý neprerušovaný prúd Iu	Menovitý prevádzkový prúd Ie (AC15 / 230V)	Menovitý prevádzkový prúd Ie (AC15 / 400V)	Prevádzková teplota max.	Prevádzková teplota min.	Prierez vodiča max.	Šírka	Skratový prúd s poistkou gl / gG (A)	Stupeň krytia prednej strany panelu	Teplota skladovania od	Typ	Výška	Zhoda s normami

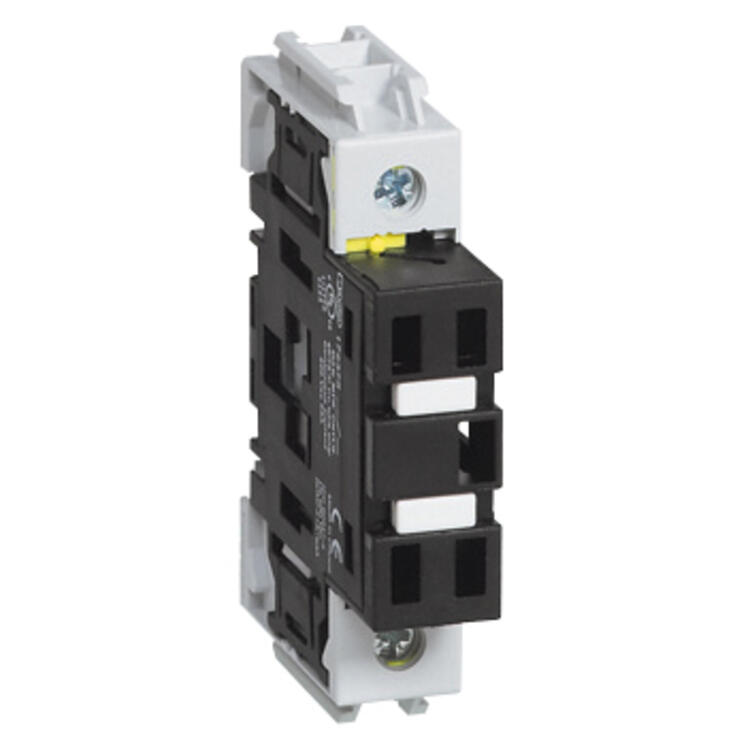

Prídavný pól. REVERSO (V1) Položka: 0172185 Skopírované									70 °C	-30 °C					-30 °C	Blok spojenie
Signálny kontakt 1NO + 1NC 10 A odpínač záťaže BACO Položka: 0172179 Skopírované				10 A	400 V	10 A	6 A	4 A	70 °C	-30 °C	2 x 2.5mm²		10 A		-30 °C	Pomocný kontakt

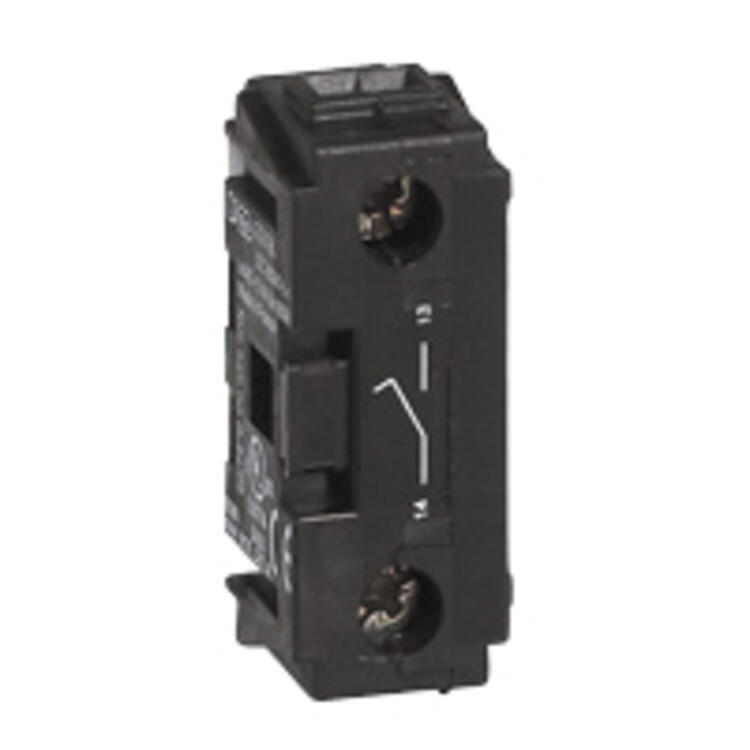

Signálny kontakt neskoré zopnutie 10 A pre 25-32 A (veľkosť 1) Položka: 0172195 Skopírované				10 A	400 V	10 A	6 A	4 A	70 °C	-30 °C	2 x 2.5mm²		10 A		-30 °C	Pomocný kontakt

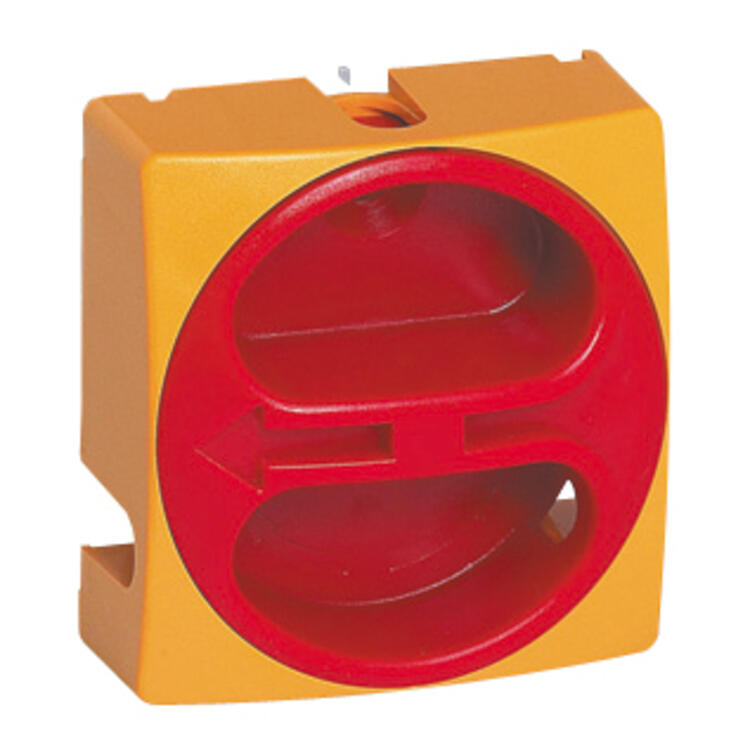

Uzamykateľný gombík červený/žltý 66x66 mm pre skrutku 25-63 AMP (veľkosť 1-2) Položka: 0172601 Skopírované	Červená / žltá								70 °C	-30 °C					-30 °C	Rukoväť
Uzamykateľný gombík červený/žltý 86x86 mm pre skrutku 50-100 AMP (veľkosť 2-3) Položka: 0172621 Skopírované	Červená / žltá								70 °C	-30 °C					-30 °C	Rukoväť
Súprava dvernej spojky s predlžovacím hriadeľom 158 mm (sada 2) Položka: 0174189 Skopírované									70 °C	-30 °C					-30 °C	Kit pohonu spojky

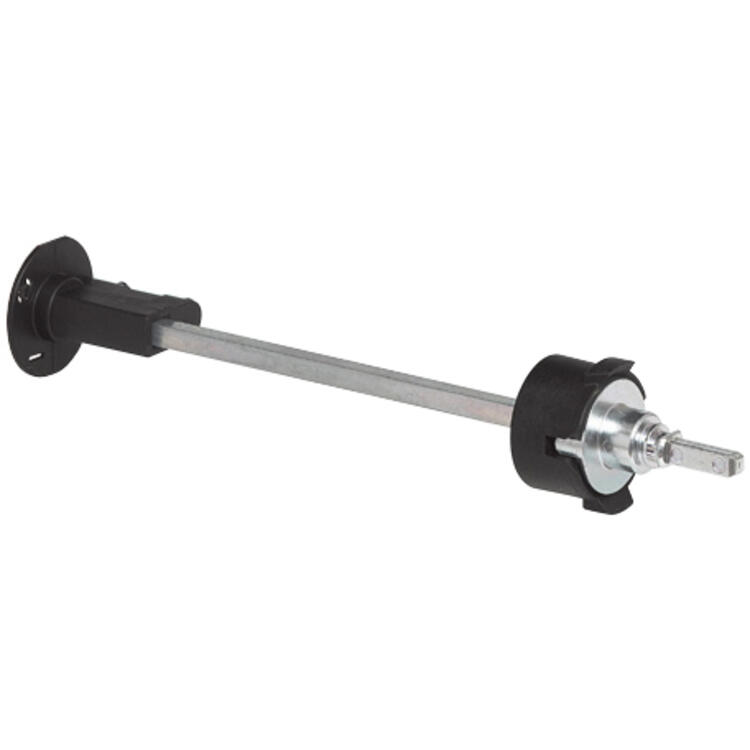

Súprava dvernej spojky s predlžovacím hriadeľom 308 mm (sada 3) Položka: 0174199 Skopírované									70 °C	-30 °C					-30 °C	Kit pohonu spojky
Súprava tesnení IP65 25-63 A pre panel a skriňu Položka: 0172267 Skopírované									70 °C	-30 °C					-30 °C	IP65 kit

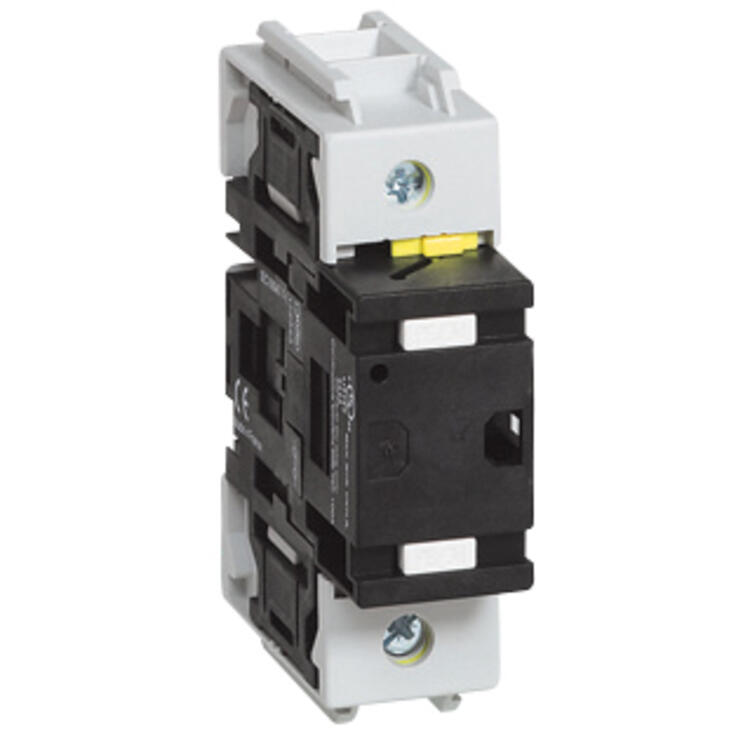

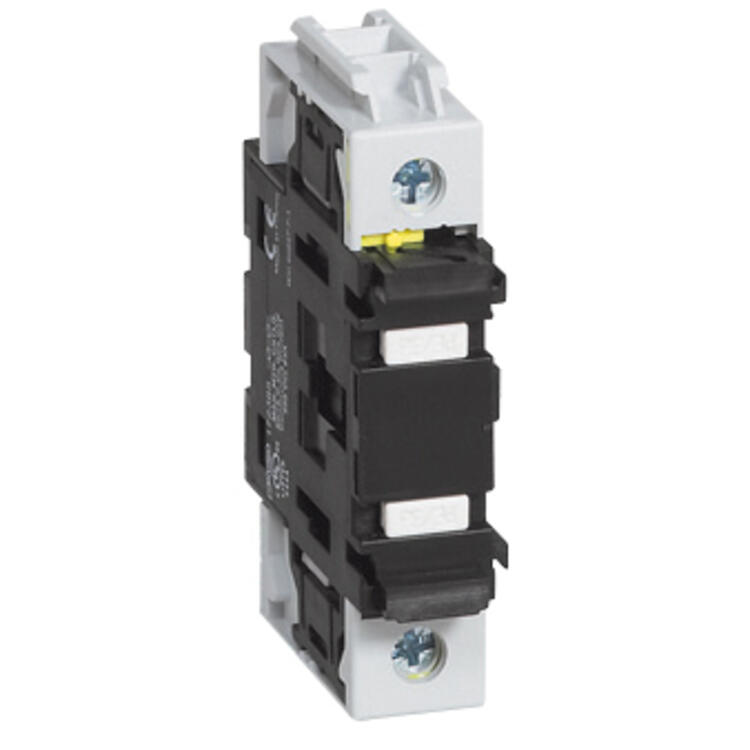

Svorkovnica (N / PE) 50-63 A (veľkosť 2) Záťažový odpínač BACO Položka: 0172385 Skopírované									70 °C	-30 °C					-30 °C	Blok spojenie
Svorkovnica (N/PE) 80-100 A (veľkosť 3) Záťažový odpínač BACO Položka: 0172585 Skopírované									70 °C	-30 °C					-30 °C	Blok spojenie
Signálny kontakt neskoré zopnutie 10 A pre 50-63 A (veľkosť 2) Položka: 0172395 Skopírované				10 A	400 V	10 A	6 A	4 A	70 °C	-30 °C	2 x 2.5mm²		10 A		-30 °C	Pomocný kontakt
Signálny kontakt neskoré zopnutie 10 A pre 80-100 A (veľkosť 3) Položka: 0172595 Skopírované				10 A	400 V	10 A	6 A	4 A	70 °C	-30 °C	2 x 2.5mm²		10 A		-30 °C	Pomocný kontakt

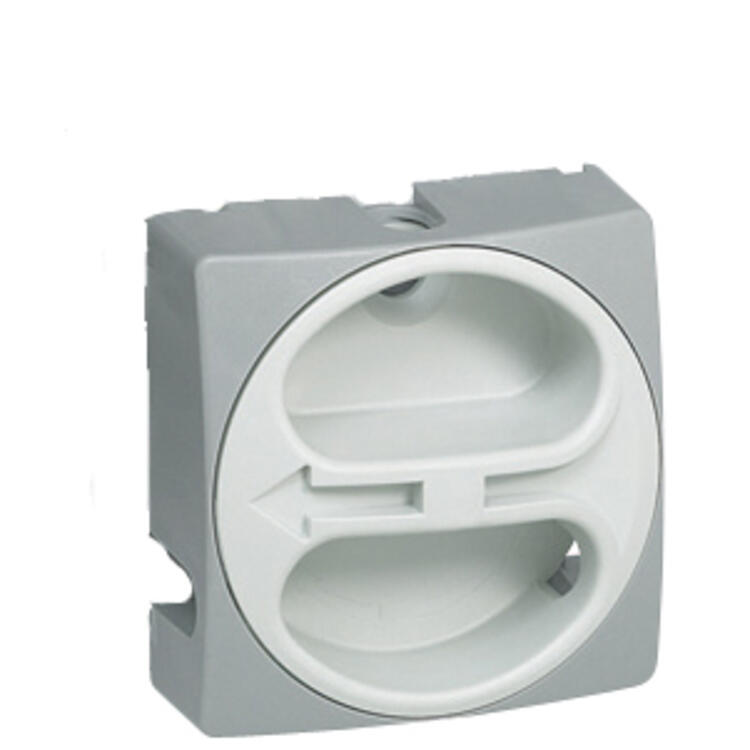

Gombík uzamykateľný šedý 66x66 mm pre skrutku 25-63 AMP (veľkosť 1-2) Položka: 0174601 Skopírované	Šedá								70 °C	-30 °C					-30 °C	Rukoväť
Uzamykateľný gombík červený/žltý 66x66 mm pre 25-63 AMP (veľkosť 1-2) s jedným otvorom Položka: 0172603 Skopírované	Červená / žltá								70 °C	-30 °C					-30 °C	Rukoväť

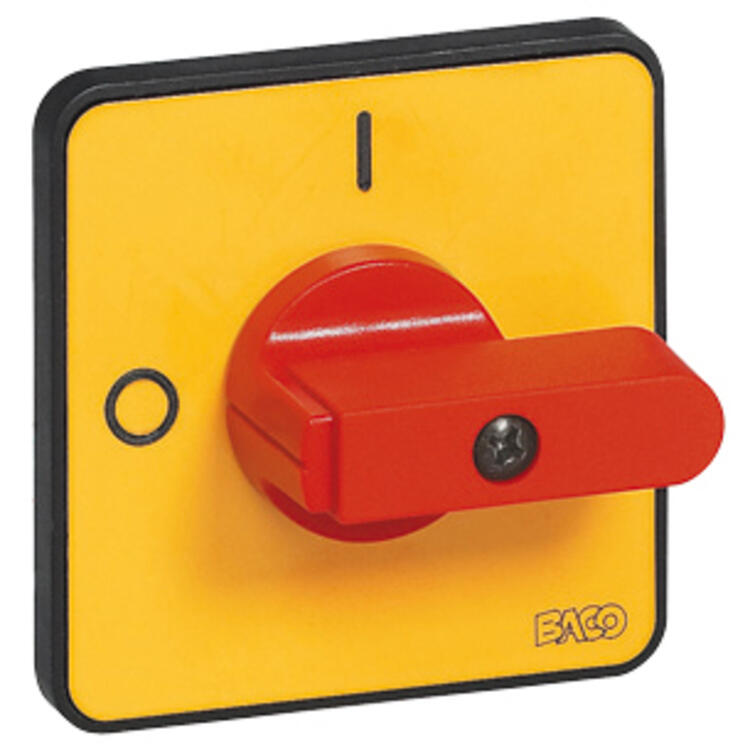

Gombík so znakom žltá / červená 64x64 mm "0-1" skrutkovací Položka: 0172602 Skopírované	Červená / žltá								70 °C	-30 °C					-30 °C	Rukoväť
Gombík so znakom žltá / červená 48x48 mm "0-1" montáž na jeden otvor Položka: 0172604 Skopírované	Červená / žltá								70 °C	-30 °C					-30 °C	Rukoväť
Gombík uzamykateľný šedý 86x86 mm pre skrutku 50-100 AMP (veľkosť 2-3) Položka: 0174621 Skopírované	Šedá								70 °C	-30 °C					-30 °C	Rukoväť

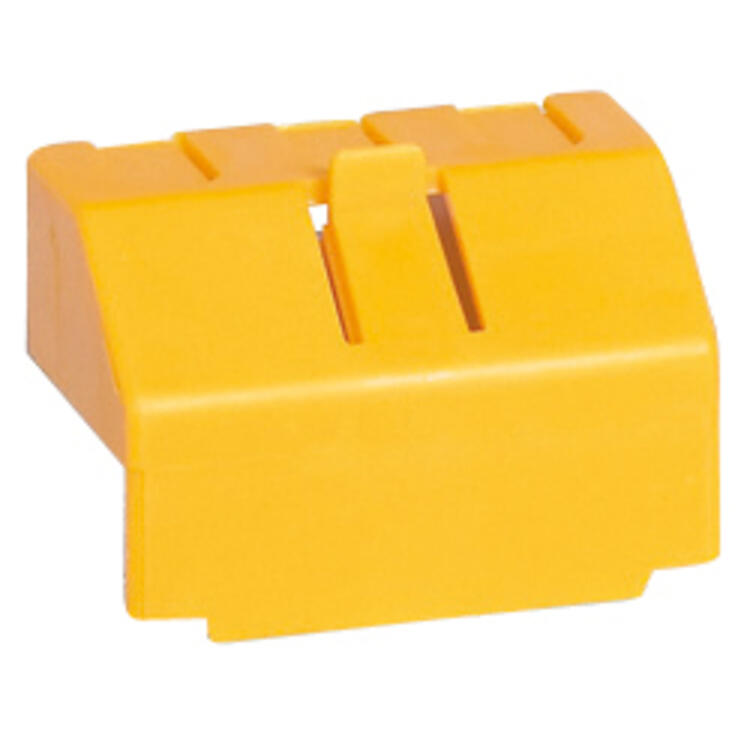

Krytka 3pólová 25-32 A (veľkosť 1) Odpínač záťaže BACO Položka: 0172167 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Krytka 3-pólová 50-63 A (veľkosť 2) pre odpínač BACO Položka: 0172367 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Krytka 3-pólová 80-100 A (veľkosť 3) pre odpínač BACO Položka: 0172567 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek

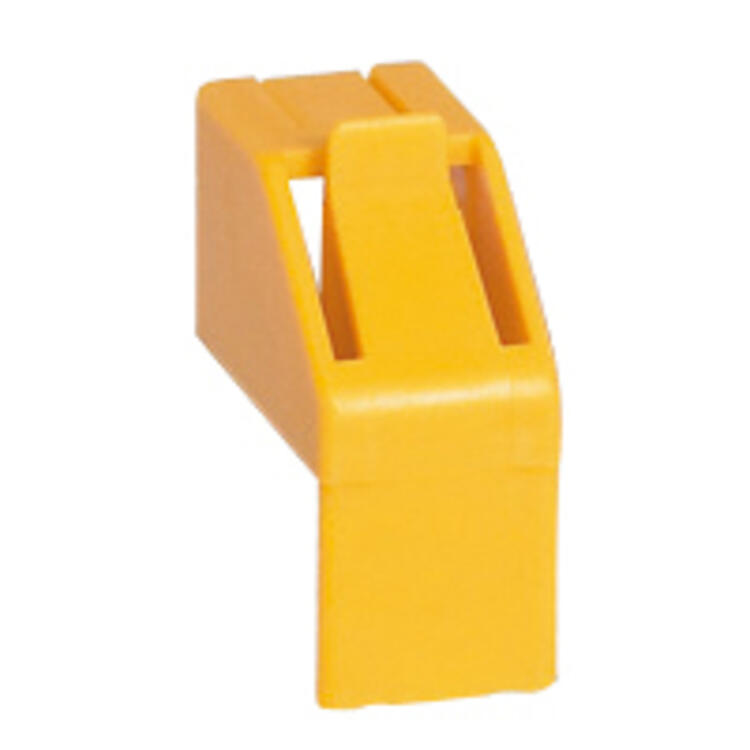

Krytka 1pólová 25-32 A (veľkosť 1) Odpínač záťaže BACO Položka: 0172177 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Krytka 1-pólová 50-63 A (veľkosť 2) pre odpínač BACO Položka: 0172377 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Krytka 1pólová 80-100 A (veľkosť 3) pre odpínač BACO Položka: 0172577 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Signálny kontakt krytu 0172179 (pár) Položka: 0172189 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Kontakt signalizácie neskorého uzavretia krytu krytu Položka: 0172199 Skopírované									70 °C	-30 °C					-30 °C	Kryt svoriek
Súprava dvernej spojky bez predlžovacieho hriadeľa (sada 1) Položka: 0174179 Skopírované									70 °C	-30 °C					-30 °C	Kit pohonu spojky
Blokovanie dverí pre odpínače BACO Položka: 0174249 Skopírované									70 °C	-30 °C					-30 °C	Kit pohonu spojky
Súprava tesnení IP65 80-100 A pre panel a skriňu Položka: 0172277 Skopírované									70 °C	-30 °C					-30 °C	IP65 kit
Súprava tesnení IP65 25-63 A pre dverovú spojku Položka: 0174259 Skopírované									70 °C	-30 °C					-30 °C	IP65 kit
Súprava tesnení IP65 80-100 A pre dverovú spojku Položka: 0174269 Skopírované									70 °C	-30 °C					-30 °C
Nadpis pre text uzamykateľného gombíka "MAINSWITCH" Položka: 0172649 Skopírované									70 °C	-30 °C					-30 °C
Popis. štítok pre odpojovace zátaže Položka: 0174599 Skopírované									70 °C	-30 °C					-30 °C
Popis. štítok pre odpojovače záťaže "HUVUDBRYTARE" Položka: 0174589A Skopírované									70 °C	-30 °C					-30 °C
Popis. štítok pre odpojovače záťaže "SÄKERHETSBRYTARE" Položka: 0174589B Skopírované									70 °C	-30 °C					-30 °C

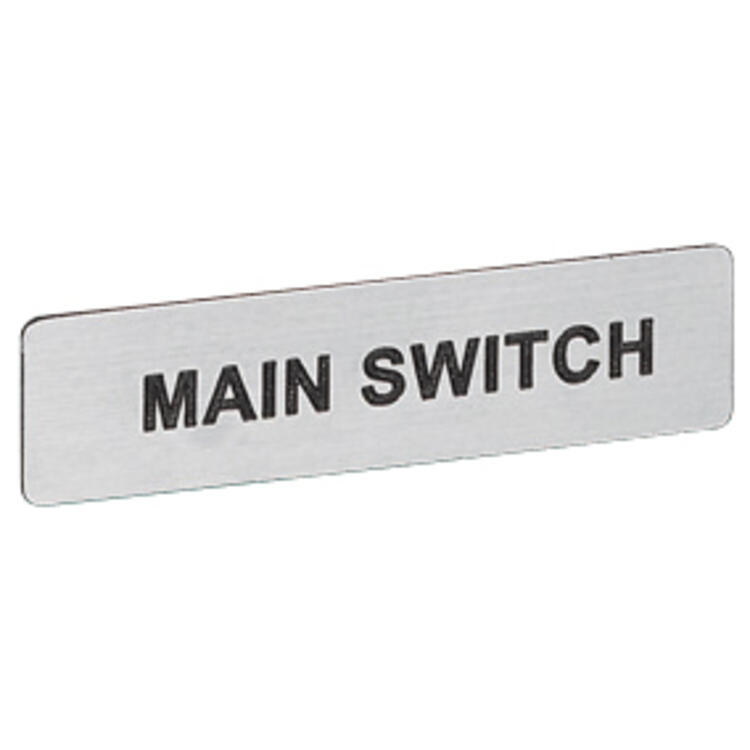

Popis. štítok pre odpojovače záťaže "MAIN SWITCH" Položka: 0174569 Skopírované									70 °C	-30 °C					-30 °C
