Pneumatické valce

Cushioning energy	4,8 J
Cushioning length	16,5 mm
Druh montáže	Nezávislý
Extracting piston force	505 N

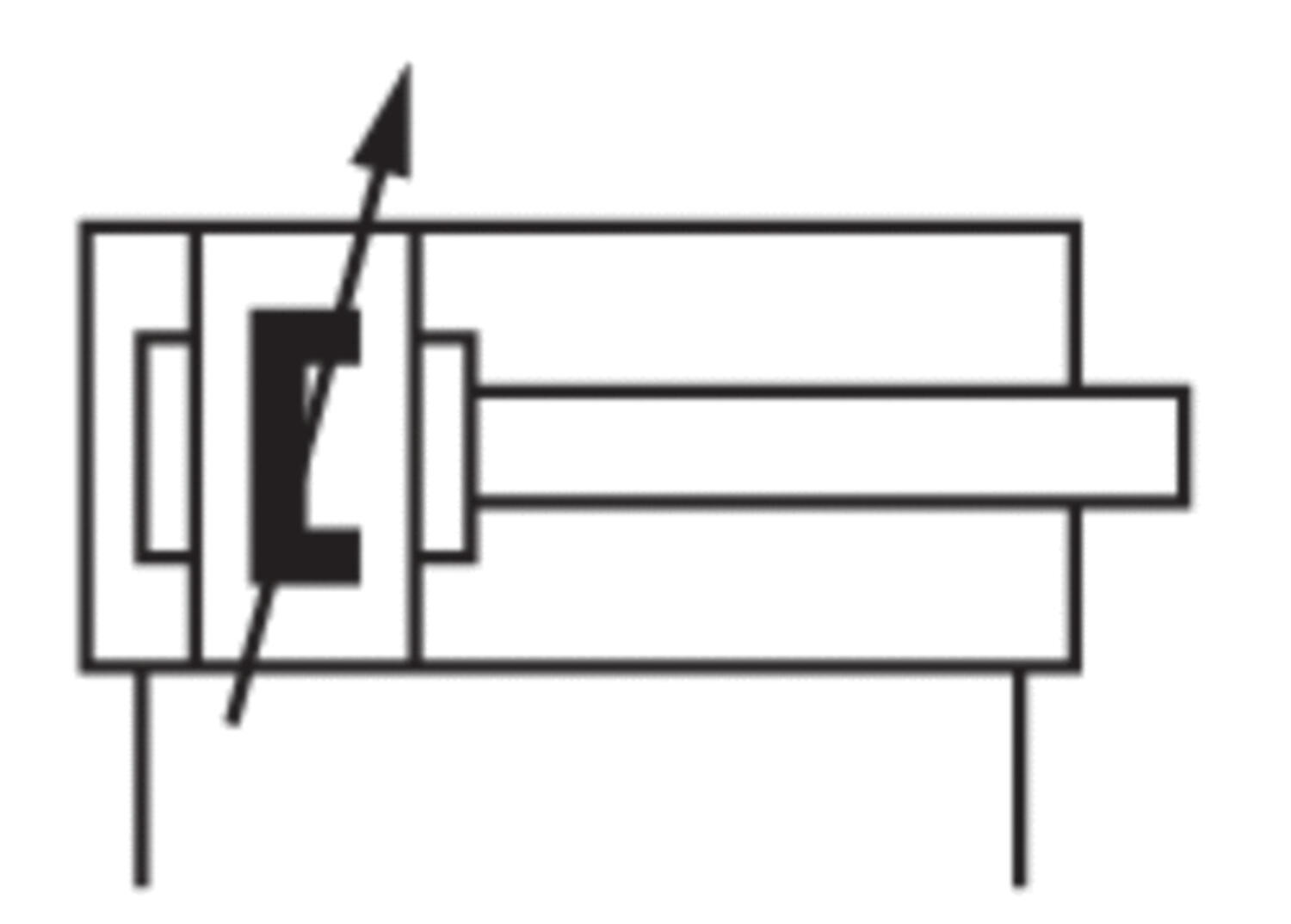

Funkcia	Dvojčinný, Magnetic piston
Materiál čela	Die cast aluminium
Materiál tesnenia	Polyuretán
Matica piestnice	Pozinkovaná oceľ
Media	Air pressure
Oil content max	5 mg/m³
Ovládanie	Pneumatický
Particle size max	50 µm
Piestnica	Nerezová oceľ
Piston rod thread	M10x1,25

Pracovný tlak max.	10 bar
Pracovný tlak min.	1,5 bar
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-20 °C
Priemer piestu	32 mm
Pripojenie pre pilotný vzduch	G1/8
Retracting piston force	435 N
Štandardy	ISO 15552
Tesnenie piestnice	Polyuretán
Tesnenie piestu	Polyuretán
Valec	Eloxovaný hliník
Vnútorný piest	Nerezová oceľ
Zdvih	25 mm

Objednávacie číslo	Cushioning energy	Cushioning length	Extracting piston force	Ovládanie	Piston rod thread	Priemer piestu	Pripojenie pre pilotný vzduch	Retracting piston force	Zdvih
Valec dvojcinný, Ø 32mm, 25mm Položka: TRB-0822340001 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	25 mm
Valec dvojcinný, Ø 32mm, 50mm Položka: TRB-0822340002 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	50 mm
Valec dvojcinný, Ø 32mm, 80mm Položka: TRB-0822340003 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	80 mm
Valec dvojcinný, Ø 32mm, 100mm Položka: TRB-0822340004 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	100 mm
Valec dvojcinný, Ø 32mm, 125mm Položka: TRB-0822340005 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	125 mm
Valec dvojcinný, Ø 32mm, 160mm Položka: TRB-0822340006 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	160 mm
Valec dvojcinný, Ø 32mm, 200mm Položka: TRB-0822340007 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	200 mm
Valec dvojcinný, Ø 32mm, 250mm Položka: TRB-0822340008 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	250 mm
Valec dvojcinný, Ø 32mm, 320mm Položka: TRB-0822340009 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	320 mm
Valec dvojcinný, Ø 32mm, 400mm Položka: TRB-0822340010 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	400 mm
Valec dvojcinný, Ø 32mm, 500mm Položka: TRB-0822340011 Skopírované	4,8 J	16,5 mm	505 N	Pneumatický	M10x1,25	32 mm	G1/8	435 N	500 mm
Valec dvojcinný, Ø 40mm, 25mm Položka: TRB-0822341001 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	25 mm
Valec dvojcinný, Ø 40mm, 50mm Položka: TRB-0822341002 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	50 mm
Valec dvojcinný, Ø 40mm, 80mm Položka: TRB-0822341003 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	80 mm
Valec dvojcinný, Ø 40mm, 100mm Položka: TRB-0822341004 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	100 mm
Valec dvojcinný, Ø 40mm, 125mm Položka: TRB-0822341005 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	125 mm
Valec dvojcinný, Ø 40mm, 160mm Položka: TRB-0822341006 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	160 mm
Valec dvojcinný, Ø 40mm, 200mm Položka: TRB-0822341007 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	200 mm
Valec dvojcinný, Ø 40mm, 250mm Položka: TRB-0822341008 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	250 mm
Valec dvojcinný, Ø 40mm, 320mm Položka: TRB-0822341009 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	320 mm
Valec dvojcinný, Ø 40mm, 400mm Položka: TRB-0822341010 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	400 mm
Valec dvojcinný, Ø 40mm, 500mm Položka: TRB-0822341011 Skopírované	9 J	19 mm	790 N	Pneumatický	M12x1,25	40 mm	G1/4	660 N	500 mm
Valec dvojcinný, Ø 50mm, 25mm Položka: TRB-0822342001 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	25 mm
Valec dvojcinný, Ø 50mm 50mm Položka: TRB-0822342002 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	50 mm
Valec dvojcinný, Ø 50mm 80mm Položka: TRB-0822342003 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	80 mm
Valec dvojcinný, Ø 50mm 100mm Položka: TRB-0822342004 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	100 mm
Valec dvojcinný, Ø 50mm 125mm Položka: TRB-0822342005 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	125 mm
Valec dvojcinný, Ø 50mm 160mm Položka: TRB-0822342006 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	160 mm
Valec dvojcinný, Ø 50mm 200mm Položka: TRB-0822342007 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	200 mm
Valec dvojcinný, Ø 50mm 250mm Položka: TRB-0822342008 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	250 mm
Valec dvojcinný, Ø 50mm 320mm Položka: TRB-0822342009 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	320 mm
Valec dvojcinný, Ø 50mm 400mm Položka: TRB-0822342010 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	400 mm
Valec dvojcinný, Ø 50mm 500mm Položka: TRB-0822342011 Skopírované	15 J	17 mm	1035 N	Pneumatický	M16x1,5	50 mm	G1/4	1035 N	500 mm
Valec dvojcinný, Ø 63mm, 25mm Položka: TRB-0822343001 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	25 mm
Valec dvojcinný, Ø 63mm, 50mm Položka: TRB-0822343002 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	50 mm
Valec dvojcinný, Ø 63mm, 80mm Položka: TRB-0822343003 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	80 mm
Valec dvojcinný, Ø 63mm, 100mm Položka: TRB-0822343004 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	100 mm
Valec dvojčinný, Ø 63mm, 125mm Položka: TRB-0822343005 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	125 mm
Valec dvojcinný, Ø 63mm, 160mm Položka: TRB-0822343006 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	160 mm
Valec dvojcinný, Ø 63mm, 200mm Položka: TRB-0822343007 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	200 mm
Valec dvojcinný, Ø 63mm, 250mm Položka: TRB-0822343008 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	250 mm
Valec dvojcinný, Ø 63mm, 320mm Položka: TRB-0822343009 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	320 mm
Valec dvojcinný, Ø 63mm, 400mm Položka: TRB-0822343010 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	400 mm
Valec dvojcinný, Ø 63mm, 500mm Položka: TRB-0822343011 Skopírované	27 J	16,5 mm	1765 N	Pneumatický	M16x1,5	63 mm	G3/8	1765 N	500 mm
Valec dvojcinný, Ø 80mm, 25mm Položka: TRB-0822344001 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	25 mm
Valec dvojcinný, Ø 80mm, 50mm Položka: TRB-0822344002 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	50 mm
Valec dvojcinný, Ø 80mm, 80mm Položka: TRB-0822344003 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	80 mm
Valec dvojcinný, Ø 80mm, 100mm Položka: TRB-0822344004 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	100 mm
Valec dvojcinný, Ø 80mm, 125mm Položka: TRB-0822344005 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	125 mm
Valec dvojcinný, Ø 80mm, 160mm Položka: TRB-0822344006 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	160 mm
Valec dvojcinný, Ø 80mm, 200mm Položka: TRB-0822344007 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	200 mm
Valec dvojcinný, Ø 80mm, 250mm Položka: TRB-0822344008 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	250 mm
Valec dvojcinný, Ø 80mm, 320mm Položka: TRB-0822344009 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	320 mm
Valec dvojcinný, Ø 80mm, 400mm Položka: TRB-0822344010 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	400 mm
Valec dvojcinný, Ø 80mm, 500mm Položka: TRB-0822344011 Skopírované	54 J	19,5 mm	3165 N	Pneumatický	M20x1,5	80 mm	G3/8	2855 N	500 mm
Valec dvojcinný, Ø 100mm, 25mm Položka: TRB-0822345001 Skopírované	88 J	19,5 mm	4945 N		M20x1,5	100 mm	G1/2	4635 N	25 mm
Valec dvojcinný, Ø 100mm, 50mm Položka: TRB-0822345002 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	50 mm
Valec dvojcinný, Ø 100mm, 80mm Položka: TRB-0822345003 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	80 mm
Valec dvojcinný, Ø 100mm, 100mm Položka: TRB-0822345004 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	100 mm
Valec dvojcinný, Ø 100mm, 125mm Položka: TRB-0822345005 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	125 mm
Valec dvojcinný, Ø 100mm, 160mm Položka: TRB-0822345006 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	160 mm
Valec dvojcinný, Ø 100mm, 200mm Položka: TRB-0822345007 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	200 mm
Valec dvojcinný, Ø 100mm, 250mm Položka: TRB-0822345008 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	250 mm
Valec dvojcinný, Ø 100mm, 320mm Položka: TRB-0822345009 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	320 mm
Valec dvojcinný, Ø 100mm, 400mm Položka: TRB-0822345010 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	400 mm
Valec dvojcinný, Ø 100mm, 500mm Položka: TRB-0822345011 Skopírované	88 J	19,5 mm	4945 N	Pneumatický	M20x1,5	100 mm	G1/2	4635 N	500 mm
Valec dvojcinný, Ø 125mm, 25mm Položka: TRB-0822306201 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	25 mm
Valec dvojcinný, Ø 125mm, 50mm Položka: TRB-0822306202 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	50 mm
Valec dvojcinný, Ø 125mm, 80mm Položka: TRB-0822306203 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	80 mm
Valec dvojcinný, Ø 125mm, 100mm Položka: TRB-0822306204 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	100 mm
Valec dvojcinný, Ø 125mm, 125mm Položka: TRB-0822306205 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	125 mm
Valec dvojčinný, Ø 125mm, 160mm Položka: TRB-0822306206 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	160 mm
Valec dvojcinný, Ø 125mm, 200mm Položka: TRB-0822306207 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	200 mm
Valec dvojcinný, Ø 125mm, 250mm Položka: TRB-0822306208 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	250 mm
Valec dvojcinný, Ø 125mm, 320mm Položka: TRB-0822306209 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	320 mm
Valec dvojcinný, Ø 125mm, 400mm Položka: TRB-0822306210 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	400 mm
Valec dvojcinný, Ø 125mm, 500mm Položka: TRB-0822306211 Skopírované	140 J	22 mm	7725 N	Pneumatický	M27x2	125 mm	G1/2	7220 N	500 mm

Vybraná varianta

Vyberte variant v zozname

Pneumatické valce

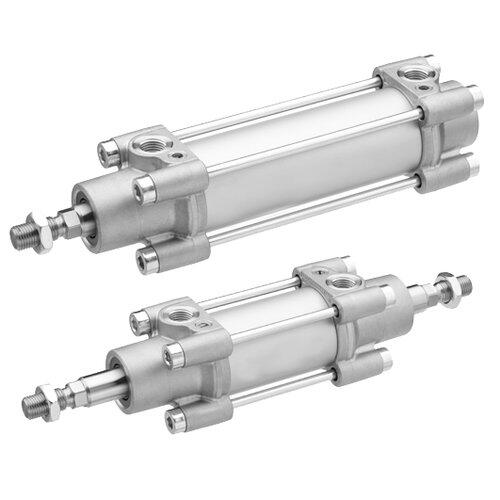

Séria TRB

Vybraná varianta

Technické údaje/dokumenty

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

K stiahnutiu

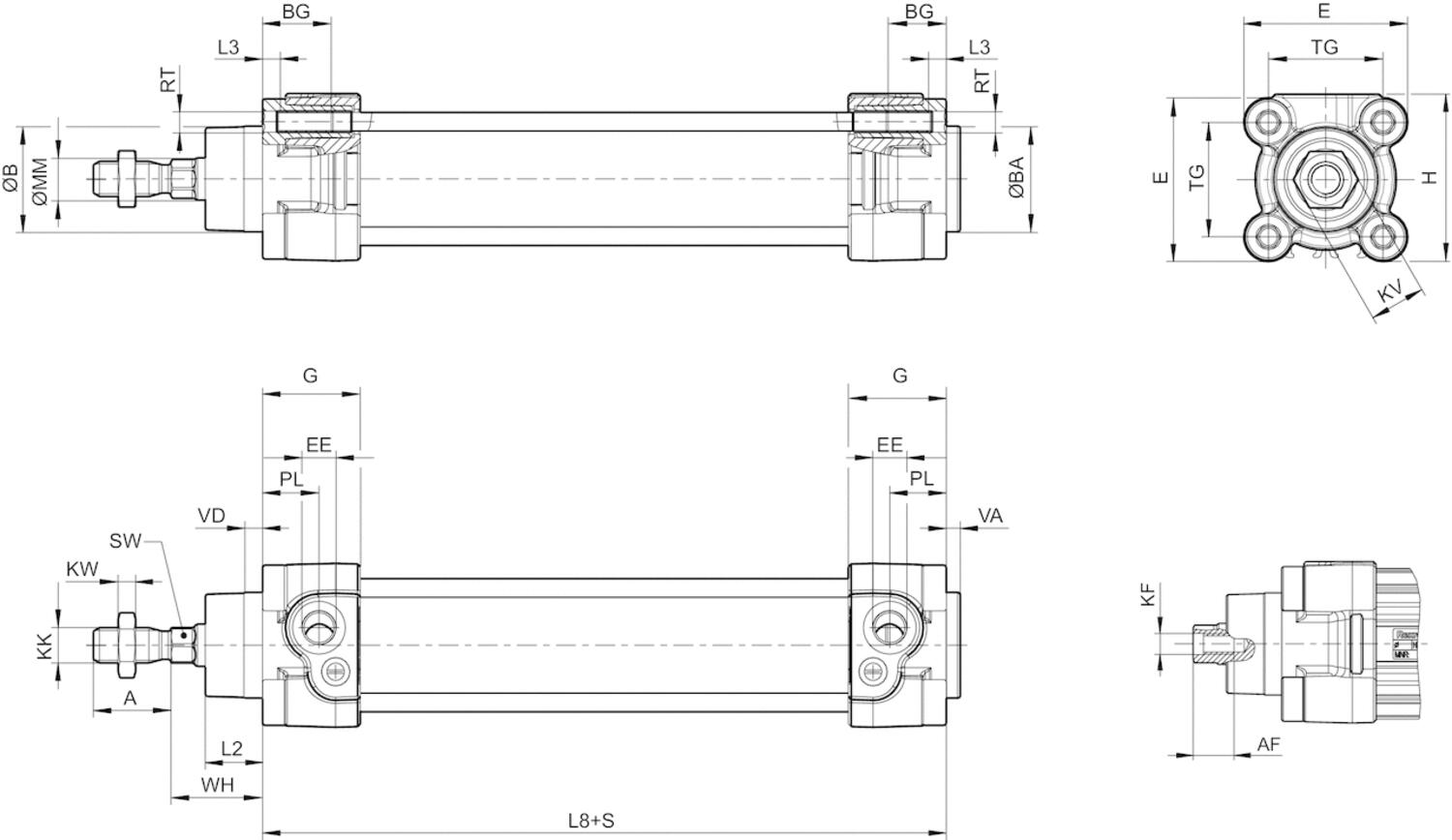

Rozmery a pripojenie
