Snímače prúdu

Frequency bandwidth

≤100k Hz

Hmotnosť

0.36 kg

Hodnota odporu

35-40 Ω

Linearity error

≤0.1 %

Napájancie napätie

±15-24 (±5%) V DC

Nemerateľné preťaženie

≤3000 A

No-load consumption current

≤15 mA

Nominální primární proud

300 A

Pomer otočenia

1/2000

Rozměry

33x86x101 mm

Rozsah merania

±600 A

Sekundární odpor

≤27 Ω

Sekundární proud

150 mA

Temperature coefficient

≤7.5 μA/°C

Temperature range

-40…+85 °C

Voltage Drop

≤2.5 V

Zhoda s normami

EN 50121-3-2, EN 50155, EN 50124-1

Objednávacie číslo	Hmotnosť	Hodnota odporu	Nemerateľné preťaženie	Nominální primární proud	Pomer otočenia	Rozměry	Rozsah merania	Sekundární odpor	Sekundární proud	Temperature coefficient

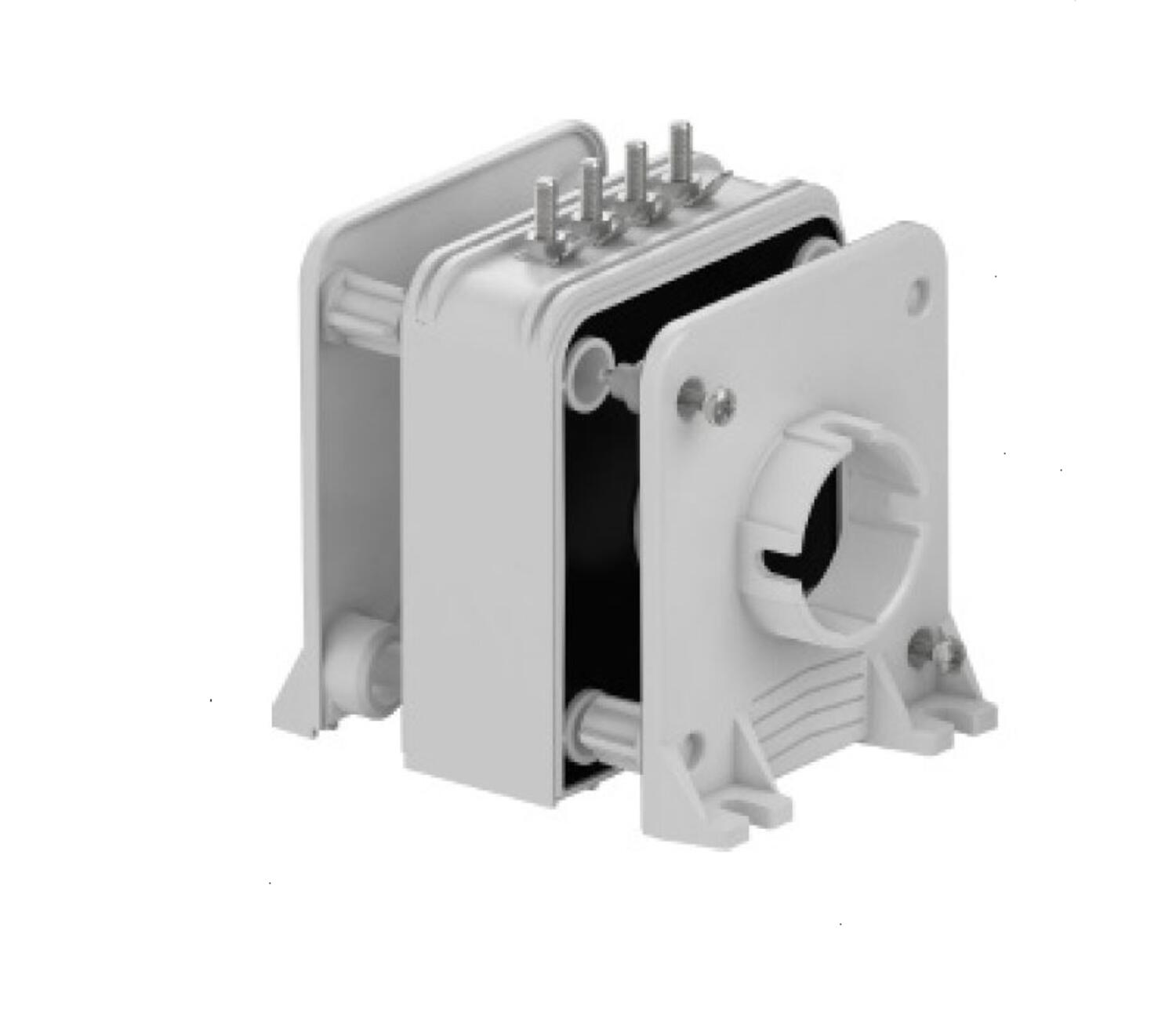

CS300BRV Snímač prúdu 300A/150mA Položka: 1SBT170300R0002 Skopírované	0.45 kg	35-40 Ω	≤3000 A	300 A	1/2000	58x86x101 mm	±600 A	≤27 Ω	150 mA	≤7.5 μA/°C
CS500BRV Snímač prúdu 500A/100mA Položka: 1SBT170500R0002 Skopírované	0.91 kg	0-37 Ω	≤5000 A	500 A	1/5000	81x100x126 mm	±1000 A	≤64 Ω	100 mA	≤5 μA/°C
CS300BR Položka: 1SBT170300R0001 Skopírované	0.36 kg	35-40 Ω	≤3000 A	300 A	1/2000	33x86x101 mm	±600 A	≤27 Ω	150 mA	≤7.5 μA/°C
CS300BRE Položka: 1SBT170300R0003 Skopírované	0.36 kg	35-40 Ω	≤3000 A	300 A	1/2000	33x86x101 mm	±600 A	≤27 Ω	150 mA	≤7.5 μA/°C
CS500BR Položka: 1SBT170500R0001 Skopírované	0.78 kg	0-37 Ω	≤5000 A	500 A	1/5000	44x100x126 mm	±1000 A	≤64 Ω	100 mA	≤5 μA/°C
CS1000BR Položka: 1SBT171000R0001 Skopírované	0.85 kg	0-4 Ω	≤10000 A	1000 A	1/5000	44x100x126 mm	±2000 A	≤46 Ω	200 mA	≤10 μA/°C
CS1000BRV Snímač prúdu 1000A/200mA Položka: 1SBT171000R0002 Skopírované	1.0 kg	0-4 Ω	≤10000 A	1000 A	1/5000	81x100x126 mm	±2000 A	≤46 Ω	200 mA	≤10 μA/°C

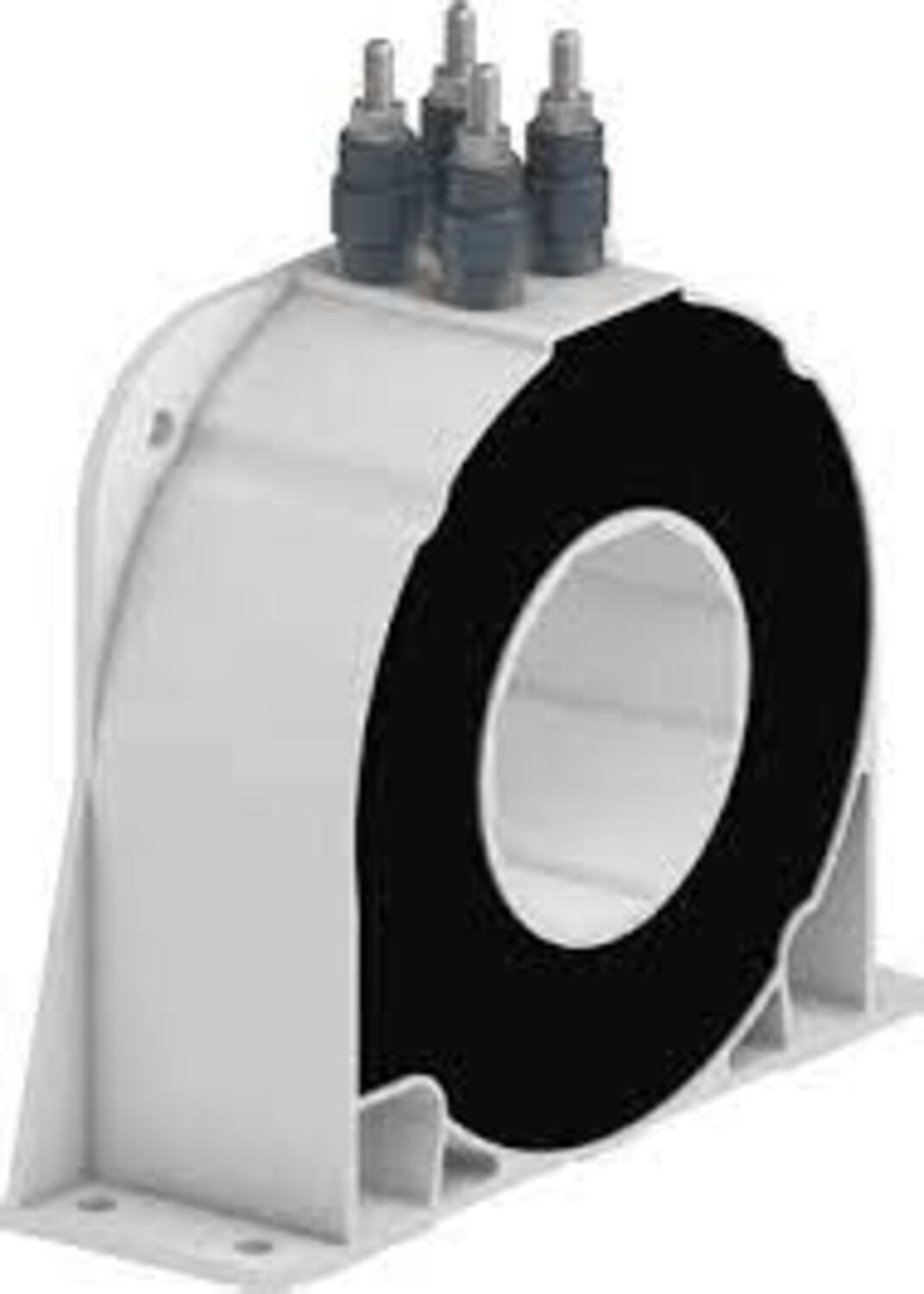

CS2000BR Snímač prúdu 2000A/400mA Položka: 1SBT172000R0003 Skopírované	1.5 kg	0-5 Ω	≤20000 A	2000 A	1/5000	52x170x173 mm	±3000 A	≤30 Ω	400 mA	≤20 μA/°C

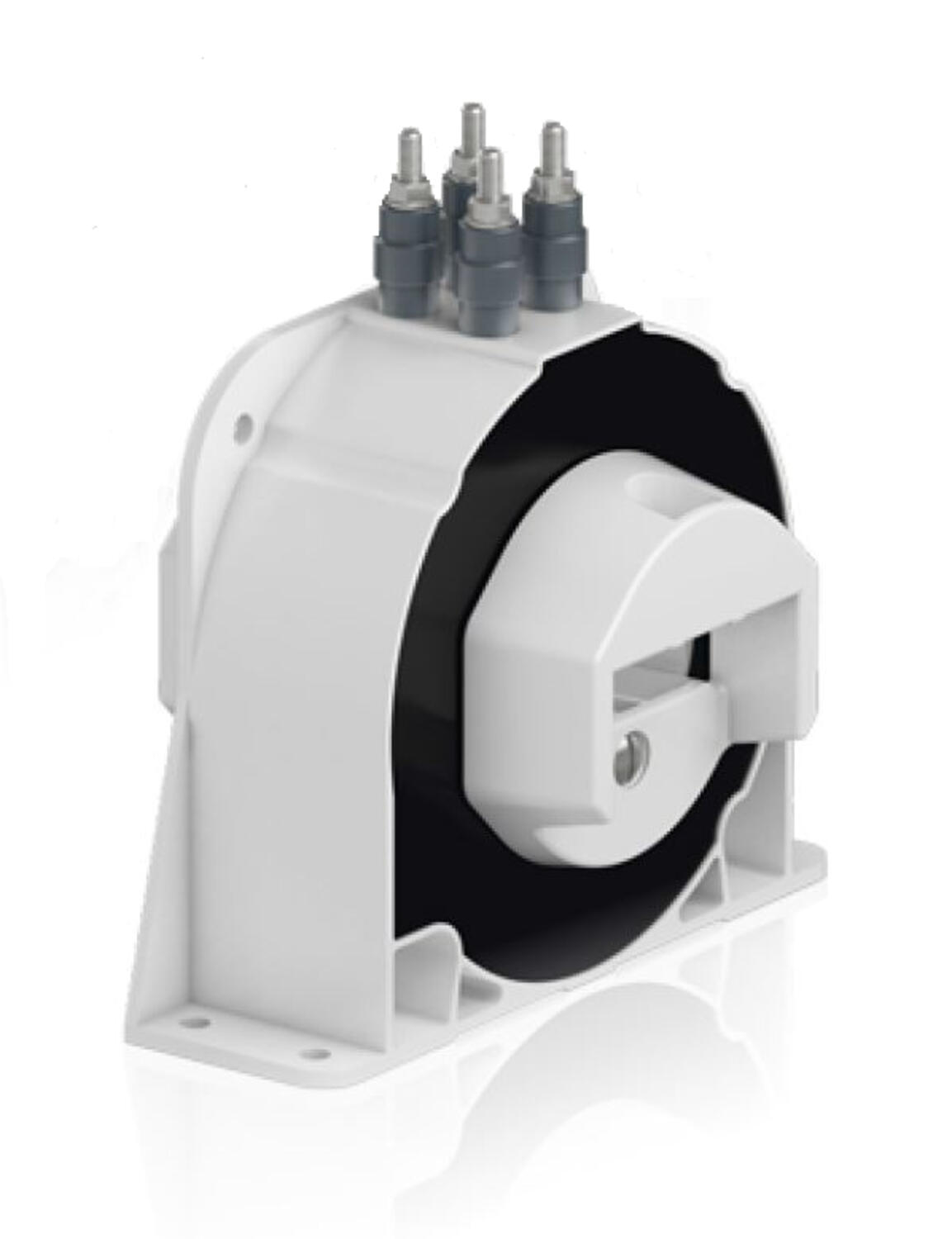

CS2000BRV Položka: 1SBT172000R0004 Skopírované	1.66 kg	0-5 Ω	≤20000 A	2000 A	1/5000	110x170x173 mm	±3000 A	≤30 Ω	400 mA	≤20 μA/°C
